Configuración en Multipuesto con IP fija utilizando Megavía 2.5.2



En este pequeño tutorial se describe el método para configurar en multipuesto con IP fija  el router Speed Stream 5660, mediante el programa Megavía v2.5.2, también es válido de una manera análoga para los routers 3com OCR 812 y Alcatel Speed Touch Pro.

Necesitaremos el cable serie para comunicar con el router. Debe venir incluido con cada router (no tienen por qué ser iguales), y se conecta desde uno de los puertos COM del PC a la toma Serial Port en el caso del Speed Stream y al puerto Console en el caso del 3com 812.

Parte posterior del router Efficient Speed Stream 5660:



Parte posterior del router 3com OCR 812:



Comenzaremos por descargarnos la última versión del programa de configuración de routers Megavía (versión mínima: 2.5.2), que podemos encontrar aquí (se necesita estar registrado para poder descargar). La instalamos ejecutando el fichero llamado setup.exe y seguimos los pasos de instalación.



Una vez instalada, la abrimos y veremos un apartado llamado Cambiar clave de acceso, donde podremos cambiarla. Ésta será la contraseña que use el programa para comunicarse. Por tanto debe ser la misma que tengamos en el router..





Introducimos la contraseña y la confirmamos, pulsamos Salvar y Volver. No obstante, más adelante se nos ofrecerá también esa posibilidad.

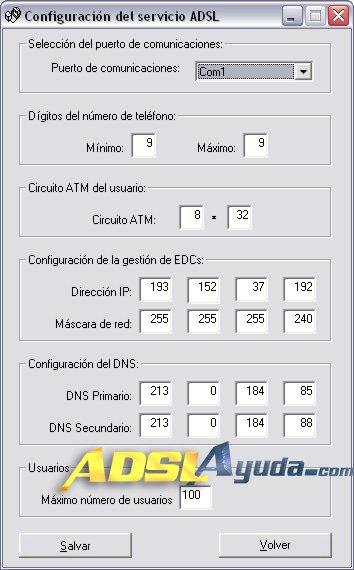

Seguidamente podemos acceder al segundo apartado Configuración del servicio ADSL, donde los valores por defecto son perfectamente correctos (da igual cuál vaya a ser la configuración que elijamos posteriormente). A lo que sí deberíamos prestar atención es a los valores del Circuito ATM. Para Telefónica seria 8*32 pero para Eresmas 8*35. Si poseemos otra compañía lo mejor será llamarles y preguntárselo. También puede que hagamos uso de un puerto COM distinto al 1 y necesitemos cambiarlo o seamos maniáticos y deseemos introducir los datos de EDCs o DNS que hemos usado toda la vida. Los demás datos deberemos dejarlos como están para que nuestra línea sea funcional.



Ahora accederemos al tercer y más importante apartado, Introducir datos de configuración servicio Megavía ADSL Permanente.

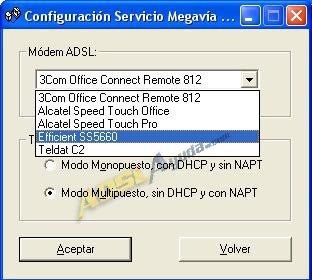

En la pantalla que se nos muestra elegiremos Modo Multipuesto sin DHCP y con NAPT. Seleccionaremos el router que estemos configurando y pulsamos sobre Aceptar.



A continuación deberemos introducir los siguientes datos:

• Teléfono: Pondremos un número de 9 cifras, que debe ser siempre el mismo, porque lo asociará con la configuración de nuestro router. No es recomendable poner nuestro número de teléfono, por si acaso.
• Modalidad del servicio: Seleccionamos la que nos corresponda: Estándar para ADSL de 256, Class para 512 y Premium para 2 megas.
• En el apartado Configuración del usuario debemos poner los datos de la conexión.
  • Dirección IP: Aquí pondremos nuestra IP Pública.
  • Máscara de subred: La máscara pública.

• En el apartado Ethernet del modem, pondremos la ip local que queramos que tenga el router. Debemos recordar que debe estar en un rango de IP compatible con la tarjeta de red de nuestro PC,  y que  esta IP será la puerta de enlace de nuestra red local.
  • Dirección IP: Dirección IP local que tendrá el router.
  • Máscara de subred: Máscara de subred de nuestra red local.

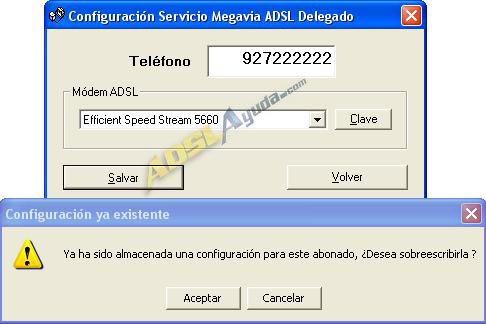

Pulsamos Salvar y Volver. Regresamos a la pantalla de elección de protocolo y volvemos a pulsar sobre Volver.

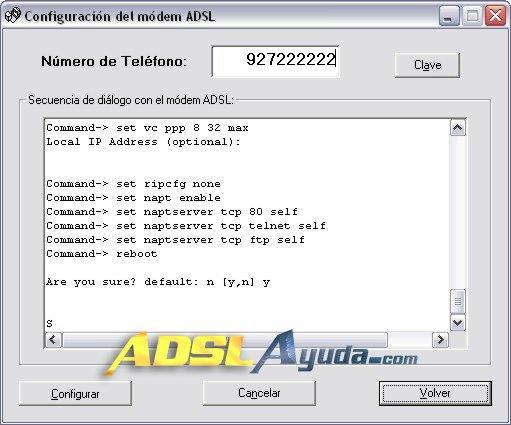

Por último nos dirigimos a Cargar configuración en el módem. Introducimos el nº de 9 cifras que hemos puesto antes y nuevamente se nos permite modificar la clave de acceso al router mediante el botón Clave. Presionamos sobre Configurar y se nos mostrará un mensajito donde nos indica que debemos encender o reiniciar el router.

Es de suponer que ya tenemos el aparato encendico, así que pulsamos sobre  Aceptar. Durante el proceso de carga iremos viendo las acciones realizadas a través de la consola. Cuando nos indique que el proceso ha terminado pulsaremos sobre Volver y saldremos de Megavía.





Ahora tan solo nos queda configurar o comprobar las propiedades TCP/IP de la tarjeta de red (dicho proceso está descrito para Windows XP pero resulta prácticamente idéntico para otros SO). Para ello deberemos dirigirnos a Inicio > Mis sitios de red > Ver conexiones de red.

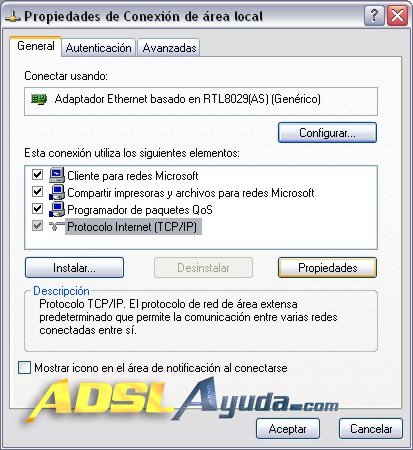

Seleccionamos Conexión de área local, hacemos clic con el botón derecho del ratón sobre ella y seleccionamos Propiedades. En la ventana que nos aparece seleccionamos Protocolo Internet TCP/IP y de nuevo sobre el botón de Propiedades.



Bien, ahora seleccionamos la casilla Usar la siguiente dirección IP e introducimos los siguientes datos:

Dirección IP: un número más que la IP privada de nuestro router, es decir,
Si este tiene como IP privada 172.26.0.1, nosotros deberemos introducir 172.26.0.2.
Mascara de subred: es la máscara que introducimos anteriormente. Por defecto: 255.255.255.240.
Puerta de enlace predeterminada: aquí deberás poner la IP privada del router. Por defecto 172.26.0.1

Luego activamos la casilla Usar las siguientes direcciones de servidor DNS y ponemos las DNSs que nos halla facilitado nuestro proveedor de acceso. Por defecto en Megavía: 213.0.184.85 y 213.0.184.88

Aceptamos y salimos. Si no disponéis de Windows XP será necesario que reiniciéis el PC para que los cambios surjan efecto.



POSTDATA


El programa megavía tiene la costumbre de dejar abiertos los accesos remotos al router. Es de suponer que es para que los técnicos de telefónica puedan solucionarnos los problemas cómodamente desde su despacho. Pero, por precaución, creo que los problemas que requieran acceder a la administración de nuestro router debemos solucionarlos nosotros mismos, así que habría que hacer lo siguiente:

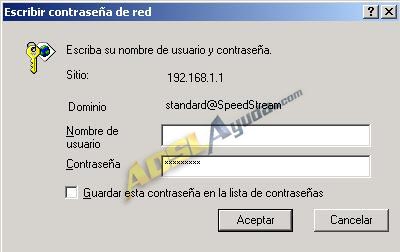

Abriremos el navegador y pondremos la dirección de la puerta de enlace. Deberá aparecer la siguiente pantalla:

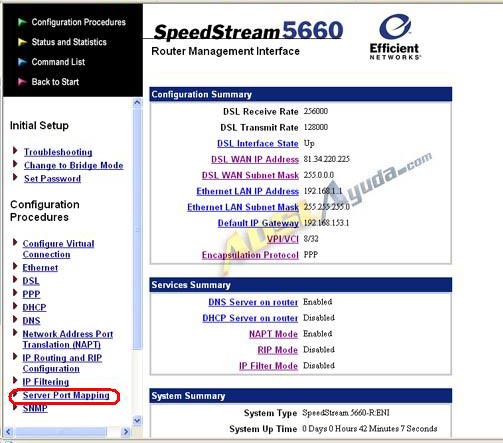

A continuación, introduciremos la contraseña. Habitualmente para los routers de telefónica es adminttd, (aunque puede variar: admintde, admintte, ttdadmin, 1234, etc). Durante el proceso de configuración con megavía habremos tenido, supongo, la precaución de cambiarla. Esto nos dará acceso al router:

Debemos ir a la opción del menú superior izquierda Advanced Setup, al pulsarla se abrirán muchas más opciones.



De entre ellas seleccionamos Server Port Mapping, que nos llevará a otra pantalla:

Aquí observamos que tenemos varias casillas marcadas. Con esta configuración tenemos habilitado el acceso al router desde el exterior para todos esos servicios. Debemos quitar las marcas en las casillas WAN access. A continuación pulsamos en el botón Set new ports. Es posible que nos solicite un reboot al router.

Ahora ya sí que deberíamos tener nuestro router configurado y funcionando en multipuesto con IP fija, y además, a salvo de la mayoría de los curiosos.

Documento elaborado por Ar03 para http://www.adslayuda.com/ con el Router Speed Stream 5660 de Hard_007. (Se ha utilizado como plantilla para este texto el redactado por Hard_007 "Configuración con IP dinámica utilizando Megavía 2.5.2")
