GESTIÓN DE PUERTOS EN EL ROUTER THOMSON / ALCATEL SPEED TOUCH 510 (NAVEGADOR)

Vamos a explicar brevemente el mecanismo para "abrir puertos" en este router por navegador.

Primero deberemos conocer cuál es la puerta de enlace de nuestra red local (esta será la dirección ip de nuestro router). Para averiguarla abriremos una ventana de ms-dos (Inicio -> Ejecutar -> command en win 98)  (Inicio -> Ejecutar -> cmd en win 2000 / xp) y ejecutaremos el comando winipcfg para windows 98 o ipconfig para windows 2000 / xp.

Esto nos dará varios datos importantes:





1.- La ip local de nuestro pc (campo Dirección IP), que deberemos apuntar porque la usaremos posteriormente (en este caso 192.168.1.99)

2.- La máscara de subred.

3.- La ip de la puerta de enlace (campo Puerta de enlace predeterminada), que será el dato que deberemos introducir en la barra de direcciones del navegador para acceder a la configuración por web del router. (en el ejemplo 192.168.1.1).

Abrimos el navegador y ponemos la dirección de la puerta de enlace (en nuestro ejemplo 192.168.1.1). Deberá aparecer la siguiente pantalla:

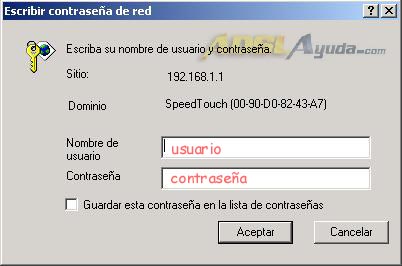

Nos pedirá un nombre de usuario y una contraseña.

Ahora tenemos que hacer memoria. Cuando nos llegó el kit con el router, con él vino un cd de configuración. Durante ese proceso de configuración, se nos pidió que introdujéramos una contraseña. Esta contraseña es de suponer que la tenemos apuntada en alguna parte. Es el momento de introducirla. El campo usuario podemos dejarlo en blanco (a no ser que hayamos creado nosotros mismos un usuario, en cuyo caso deberemos rellenar ambos campos)

Si todo va bien, aparecerá la pantalla de inicio del router:

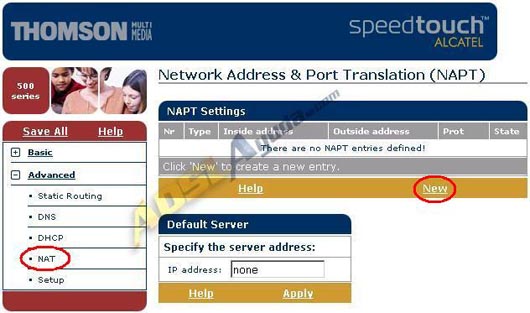

Desplegamos el campo Advanced, y nos aparecerán varias opciones. Debemos seleccionar la opción NAT





Si no hemos realizado nunca esta operación con los puertos, únicamente aparecerá el texto: There are no NAPT entries definied!

Bien, en función de la aplicación que queramos configurar, tendremos que añadir los puertos que la misma use en la lista de NAPT, y deberemos redireccionarlos a la ip local del pc que la vaya a utilizar. Ahora pulsaremos en el botón New e iremos introduciendo los puertos que necesitemos según la tabla siguiente:

Protocol: elegiremos el que corresponda en TCP o UDP.

Inside IP: Aquí introducimos la ip privada del pc en el que queramos que funcione la aplicación que estemos configurando. Este dato lo obtenemos como explicamos anteriormente, con el comando winipcfg o ipconfig.

Outside IP: Dejamos el valor 0.0.0.0, que es el que está por defecto.

Inside Port: El puerto en el que configuramos la aplicación en el pc servidor.

Outside Port: El puerto por el que queremos que el router reciba las peticiones.

Normalmente el valor que introduzcamos en los campos Inside Port y Outside Port será el mismo, y coincidirá con los listados habituales que podemos consultar en diferentes páginas (el 80 para servidores web, el 21 para servidores ftp, el 4662 para conocidos programas p2p...)





Para que los datos queden introducidos, pulsaremos el botón Apply y se añadirá a la lista de NAPT. Para continuar añadiendo entradas, volveremos a pulsar el botón New

En el ejemplo anterior, hemos redireccionado los puertos 4000 TCP y 4662 TCP al pc cuya IP es 192.168.1.81.

Y el puerto 4500 TCP al pc cuya IP es 192.168.1.99

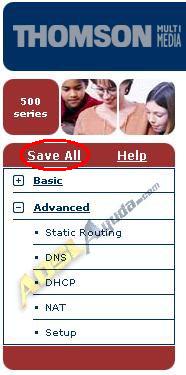

Para finalizar el proceso pulsaremos en Save All. Quedará guardada la configuración y debería funcionar todo correctamente sin necesidad de reiniciar el router.





Casilla Default Server:

Existe la opción de indicarle al router que queremos que envíe las peticiones a todos los puertos a un pc concreto de nuestra red. Si queremos que todas las aplicaciones funcionen en ese pc sin tener que añadir entradas en la lista de NAPT, pondremos en esta casilla la ip local del pc en cuestión. Todos los puertos quedarán por tanto redireccionados al mismo. Sería aconsejable instalar un firewall.





Una vez introducida la ip en el campo correspondiente, pusaremos en Apply y a continuación en Save All.

Documento elaborado por Ar03 para www.adslayuda.com con un router Thomson / Alcatel Speed Touch 510 proporcionado por Marway, webmaster de la mencionada página.

Depósito Legal GI.252-2005
