encoder2 escribió:Gracias a ambos por responder. Estoy en proceso de hacer el cable para poder actualizar el firmware al Pe10.He seguido todos vuestros posts , pero aun tengo dudas sobre los firmwares Pe(oficiales). Si sois tan amables, aver si me podeir decir que ventajas tienen respecto a los de timo.
Aunque el Pe 9 solo tiene 1024 conexiones,¿ con este firmware el router va mejor que con los de timofonica?

Un saludo.

Yo a titulo personal puedo decir que he notado como con la pe9 oficial el e-mule y la navegación simultanea a mejorado con respecto a los de timo y he ganado en estabilidad wi-fi (en la pe9 ya que la pe10 me da problemas) , por no hablar de las diferencias básicas que te he comentado mas arriba, es decir los de telefónica no incorporan Firewall ni Wi-fi G+ (125mbps) ni Tablas NAT a 5000 (en el Pe10) , lo cual ya es motivo suficiente para meterle un firm Oficial

encoder2 escribió:¿Para actualizarlo al oficial, debo de poner primero el b.20 de telefonica y luego despues de seguir todo el proceso, puedo poner directamente el Pe.10 ó el Pe.9?

Como bien dice Razorblade hay que meterle la b20 para que nos deje hacer la modificación del feature bits de 4E a 4B y despúes de eso si que le puedes meter directamente el pe10 o el Pe9

Gracias a ambos, cuando tenga el cable listo y actualice el router, postearé como me ha ido y si tengo dudas os lo haré saber.

Un saludo.

Hola,quería preguntaros a ver si me podeis aclarar algunas dudas.Soy un poco novato de la electrónica.

Según este dibujo¿Que materiales debo comprar?


¿Puede ser?
1 resistencia de 1.5K 1/4W
1 resistencia de 4.7K 1/4W
1 resistencia de 22K 1/4W
1 resistencia de 3.9K 1/4W
2 transistores BC 337

Otra cosa.¿ ESTE para que sirve y donde se acopla?¿O esque falta una linea horizontal en el dibujo?
¿ESTE CONECTOR que sería el macho o hembra?

¿Y que significan estos símbolos?¿Es algo de los colores de los cables?

RX TX DTR GND

Gracias a todos de antemano.

Turbo5, como bien supones, donde has marcado con verde la resistencia va unida por la derecha al circulito, y por la izquierda al cable ese que se ve suelo. Es un problema de la imagen, así que si quieres mejor te descargas el .pfd en el que sale ese esquema.

El conector DB9 (el del puerto serie) que has marcado en rojo, es HEMBRA, ya que el del PC es macho (lo puedes comprobar fácilmente.... ). Además si te fijas en el esquema, poner DB9F, y la F viene a decir que es Female (hembra en inglés, por si alguien no está muy puesto con los idiomas).

Y sobre los simbolitos, no representan ningún color (aunque quizás haya un estándar y sí, pero da igual..). Rx es el pin de recepción, Tx el de transmisión, GND el de la masa, y DTR el de Data Terminal Ready. Pero vamos, en el fondo, te va a dar igual. Lo que tienes que hacer es soldar los cablecitos en el pin adecuado.

Donde sí que tienes que tener cuidado es en el otro extremo del cable, el que va al router, ya que en este esquema el orden es 3,3V - RX - TX - GND y en el router el orden es distinto, es 3,3V - TX - RX - GND .

Muchas gracias por responder Razorblade.

Lo que aun me ha quedado una duda,por eso preguntaba lo de Tx y demás.El caso es que tengo un cable de un mouse,y pelando en cable salen 4 cablecitos de cada color.Negro,rojo,marrón y naranja.¿Como se cual es el que va a cada pin del conector?
He visto que en el conector pone unos números del 1 al 9.

Otra duda que tampoco me he acabado de aclarar.Este conector de la foto que sería macho o hembra? No me he acabado de aclarar con el esquema.



Y la última duda.¿Las resisténcias tienen polaridad?¿Y lo transistores?
Los transistores que he comprado tienen las 3 patillas iguales y no se en que sentido se montan.

Muchas gracias a todos.Saudos.

P.D: ¿Sirve cable de audio para montar el circuito?

Hola chicos.Ya he montado el cable,pero tengo un problema.Cuando esntro al TeraTerm no me deja escribir.¿Hay que poner COM1?Porque he probado COM1 COM2 COM3 y COM4 y en el 1 y el 2 aparece el piloto para escribir,pero le doy al teclado y nada.Y en el 3 y 4 me dice que no se puede abrir la conexión.¿Habré montado algo mal?
He comprobado con el tester todas las conexiones y parece que etán bien ¿Exactamente donde he de darle?

En un post he leido que hay que dejar apretada una tecla,pero ni aun así me funciona.
Exactamente me sale esto:



¿Y aquí que he de poner?





Saludos y gracias.

Seleccionas abajo, Serial y seleccionas el puerto COM de la lista...

Luego, apagas el router y lo vuelves a encender, y en la pantalla van a salir varios puntos "..........." ahí y luego el mensaje "Press any key to enter debug mode". Ahí presionas una tecla y entrarás al modo debug...

Bueno, aunque ya has montado el cable, en respuesta a las preguntas de antes:

Las resistencias no tienen polaridad, y los transistores sí. Los pines del transistor se llaman: Emisor, Base y Colector. Tienes que buscar la hoja de características del transistor en cuestión en el Google por ejemplo, para saber qué pin corresponde a cada cosa. Y luego por supuesto, tienes que saber en el esquema de un transistor, qué parte del símbolo representa cada pin.

Como dices que tienes un tester, supongo que habrás comprobado qué cable corresponde a cada pin del puerto serie con él, ¿no?

Cuando puedas nos cuentas qué tal te ha ido al final poniendo lo del puerto COM que te ha dicho TonyCool.

Hola buenas.

Piolinso me gustaria saber varias cosas sobre el tema, puesto que quiero hacer un cable a partir del cable del movil que tu has usado el c25 (comprar el cable encuentro que es la opcion mas sencilla para mi, que no tengo ni idea de electronica).
De cuantos cablecitos esta compuesto el cable en cuestion del conector siemens c25? Son de diferentes colores? Es facil abrir el conector que va al movil para asi ver que cablecito va a cada pin y poder empalmar chapuceramente al cable de audio para no tener que hacer uso de soldador ni tester??

Gracias y perdón por mi ignorancia electrónica

boceto escribió:De cuantos cablecitos esta compuesto el cable en cuestion del conector siemens c25? Son de diferentes colores?

Ante todo Bienvenido Boceto ....

Pues en mi caso usando el cable original del siemens tengo 5 cables de los cuales sólo necesitamos

Negro=GND
ROSA (o mas o menos rosaceo,JEJEEJ)=RX
ROJO=TX

Y aquí te pongo el pinout



Eso sí, si es otro cable no original los colores pueden cambiar aunque el pinout sigue siendo el mismo

boceto escribió:Es facil abrir el conector que va al movil para asi ver que cablecito va a cada pin y poder empalmar chapuceramente al cable de audio para no tener que hacer uso de soldador ni tester?

No es difícil abrir el conector si utlizas un destornillador plano, o un cutter (con cuidado) o cualquier herramienta que te permita abrirlo..

Buenass, acabo de comprobar si funcionaba con el del nokia 3310, pero por ahora nada, lo cierto es que tambien soy nuevo y disponia de las piezas para hacerlo al viejo estilo, pero por vagancia y miedo preferi dejarlo, y ahora viendo el post pues me anime pero sin tener resultado.

E soldado las patillas como se indica menos el MBUS- que no se ni que es buscando por google e encontrado como fabricarse uno mismo el cable del 3310 pero nada explikando en cristiano.

Imagino que no obtengo resultado por que no alimento esos 3,3v al router y quisiera saber de donde cojo dicho voltaje o desde donde lo meto.

Muchas graciassssss

edito: me arriesgo am MBUS haber,puede que no me volvais a ver por aki xD jeje. pero si pasa eso volvere a deciros que no lo intenteis
vuelto a editar: ni se inmuta :´(.

boceto escribió:Hola buenas.

Piolinso me gustaria saber varias cosas sobre el tema, puesto que quiero hacer un cable a partir del cable del movil que tu has usado el c25 (comprar el cable encuentro que es la opcion mas sencilla para mi, que no tengo ni idea de electronica).
De cuantos cablecitos esta compuesto el cable en cuestion del conector siemens c25? Son de diferentes colores? Es facil abrir el conector que va al movil para asi ver que cablecito va a cada pin y poder empalmar chapuceramente al cable de audio para no tener que hacer uso de soldador ni tester??

Gracias y perdón por mi ignorancia electrónica

Yo compre el cable en es.ucables.com el del cs25 por puerto serie(cuesta 9.95 € + 6 de gatos de envio, entre semana llega de un dia para otro) no es un cable original, sino que lo han hecho ellos. Tiene 4 cables Gnd(negro), Tx(verde), Rx(Amarillo) el rojo no hace falta-creo que eran asi los colores, lo estoy diciendo de memoria-. De todas formas el negro es el pin 1 y luego vas conando uno de arriba uno de abajo asi hasta llegar el verde y amarillo.
Abres el conector que va al telefono y unes los cables mencionados a un cable de la tarjeta de sonido para conectarlo al router tal y como esta explicado. Es muy sencillo. Yo no tengo experiencia en electronica y fue muy sencillo.

Espero que te sirva de algo.

Salu2

KbzA escribió:Buenass, acabo de comprobar si funcionaba con el del nokia 3310, pero por ahora nada....E soldado las patillas como se indica menos el MBUS- que no se ni que es buscando por google e encontrado como fabricarse uno mismo el cable del 3310 pero nada explikando en cristiano.

Imagino que no obtengo resultado por que no alimento esos 3,3v al router y quisiera saber de donde cojo dicho voltaje o desde donde lo meto.

Muchas graciassssss

edito: me arriesgo am MBUS haber,puede que no me volvais a ver por aki xD jeje. pero si pasa eso volvere a deciros que no lo intenteis
vuelto a editar: ni se inmuta :´(.

KbzA, si ya has provado a conectar el MBUS al +3,3V del Router, has seguido los pasos del tutorial de actualización (sobretodo seleccionando el puerto com que te pertenezca...) y el teraterm no muestra nada, mucho me temo que ese cable no es compatible con nuestro zyxel , la lista de pinouts del principio del post muestra lo que sería ideal (que funcionaran todos) pero la realidad es que los hay que no funcionan ni a tiros!!!! (parece que los nokia no lo hacen de ninguna manera... ) por lo que añadire debajo de los pinouts que hay serias dudas de que los cables para Nokia funcionen OK

Llegados a este punto tienes 2 opciones para descapar tu router:
1. Hacerte tu mismo el circuitillo de comunicación con el router, pero el sencillo de verdad, hay un esquema que sale bastante mas barato y es algo mas fácil de llevar a cabo, sin necesidad del max232 ni el max3232 ni siquiera condensadores, simplemente con 4 resistencias y 2 transistores , es este: ,
y puedo asegurar que funciona OK, y encima sin necesidad de conectarle el +3,3V
2. Comprarte un cable rs232 de móvil (pero de los que ya han sido testeados ehhh...) eso sí te saldrá algo mas cara esta solución...

P.D.: Los +3,3v los envia el router para alimentar el circuito de comunicación con el, si es que el susodicho circuito necesita alimentación para funcionar, ya que muchos cables de móviles se autoalimentan del puerto de serie, por lo que no necesitan esos +3,3v

hola muy buenas, es mi primer post en este foro. estoy intentando hacerme el cable con el Serie de un Siemens s55. Sé que es nuevo jeje, pero esta jodío. El caso es que he encontrado el pinout en esta web: http://pinouts.ru/data/siemens_c55_pinout.shtml

Siguiendo ese esquema, escribo los colores:

1. rojo
2. negro
3. naranja
4. blanco
5. azul
6. verde
7. amarillo

(este es el orden en el que estaban pinchaos en el enganche pa meterlo en el teléfono. Por asociación, yo saco que GND = negro, TX = naranja, RX = blanco. Lo monto, tal y cual, pero cuando lo enchufo en el router, no pasa absolutamente nada... :S bueno si, que la pantalla se queda en blanco vamos... he comprobado la velocidad del puerto en el router 9600 y en el programita que recomendais tambien 9600. He probado con hyperterminal pero lo unico que me queda por pensar es que ese pinout no es correcto para este cable.

PD: es el cable original.

Saludos y muchas gracias.

robermad1986 escribió:hola muy buenas, es mi primer post en este foro. estoy intentando hacerme el cable con el Serie de un Siemens s55. Sé que es nuevo jeje, pero esta jodío. El caso es que he encontrado el pinout en esta web: http://pinouts.ru/data/siemens_c55_pinout.shtml

Siguiendo ese esquema, escribo los colores:

1. rojo
2. negro
3. naranja
4. blanco
5. azul
6. verde
7. amarillo

(este es el orden en el que estaban pinchaos en el enganche pa meterlo en el teléfono. Por asociación, yo saco que GND = negro, TX = naranja, RX = blanco. Lo monto, tal y cual, pero cuando lo enchufo en el router, no pasa absolutamente nada... :S bueno si, que la pantalla se queda en blanco vamos... he comprobado la velocidad del puerto en el router 9600 y en el programita que recomendais tambien 9600. He probado con hyperterminal pero lo unico que me queda por pensar es que ese pinout no es correcto para este cable.

PD: es el cable original.

Saludos y muchas gracias.

Hola, ¿has habilitado el puerto serie COM1 en el teraterm?
Segun el pinout esta bien conectado, de todos modos a ver si te puede echar una mano, el amigo Piolinso, que fue el propulsor de este sistema.

Saludos y bienvenido al foro.

Gracias por responder encoder2. Sí, al conectar con el Tera Term seleccionaba el puerto COM1 en lugar de telnet claro. La cosa está en que lo he probado con HyperTerminal y tampoco funciona... no sale nada en la pantalla.

Se me olvidó decir, que aunque solo hay 7 pines con cable, hay otro cable que viene suelto y que es simplemente cable trenzado sin color ninguno. bueno, se puede considerar plateado. Pero como no estaba conectado a ningun pin en el conector al movil supongo que no tendrá utilidad aunque he pensado que a lo mejor es voltaje...

Perdonad mi ignorancia pero Electrónica Digital la aprobé de rebote el curso pasado Aún así de algo me entero... pero no lo suficiente como para hacerme un circuito de resistencias y tal...

Por eso quiero intentarlo con este cable, y si no pudiera compraré el que venden en ucables.com por 9,95 + Gastos... pero primero quero probar este.

Muchas gracias

Bienvenido robermad1986 , pues en lo referente al pinout parece que si que se corresponde con el del siemens s55 a parte de estos otros Siemens A52, A55, A56, A60, C55, C56, C60, C65, CF62, CT56, M55, MC60, MT55, S55, S56, S57, S65, SL5C, SL55, SL56, 2218, SX1 cell con lo cual vas bien encaminado con la correspondencia de pines

2 Gnd (que según tu cable es negro)
3 Tx (que según tu cable naranja)
4 Rx (que según tu cable blanco)

robermad1986 escribió:Se me olvidó decir, que aunque solo hay 7 pines con cable, hay otro cable que viene suelto y que es simplemente cable trenzado sin color ninguno. bueno, se puede considerar plateado. Pero como no estaba conectado a ningun pin en el conector al movil supongo que no tendrá utilidad aunque he pensado que a lo mejor es voltaje...

Ese cable trenzado plateado generalmente también debería de corresponder con el GND con lo que no estaría mal utilizarlo como GND empalmado al Pin 2 del cable del móvil siemens s55 y estos a su vez conectados al MASA del Router (para descartar problemillas.....)

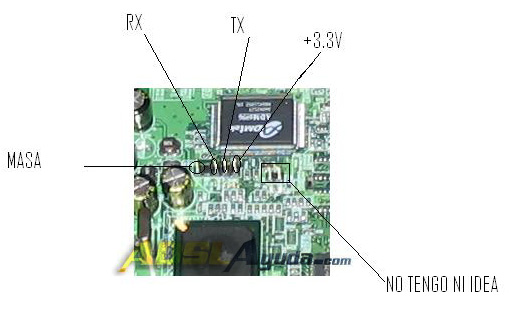

si los has conectado correctamente al conector del router que muestro a continuación

Solo te quedaría comprovar que se comunica correctamente con el router a través del teraterm asegurandote de lo siguiente:

1. que el router lo tienes desconectado del interruptor
2. que lo conectas correctamente en referencia a su pinout
3. que en el teraterm seleccionas el puerto serie COM correcto de tu ordenador al que hayas conectado el cable (esto es muy importante)
4.que la velocidad inicial de comunicación con el router sea de 9600Bps

Una vez seguidos estos pasos arrancas el router del interruptor y debería de aparecerte an la ventana del teraterm el chekeo de memoria que hace inicialmente el router y seguidamente algo así como Press any key to enter to debug mode ............... en ese momento clickas la barra espaciadora o el enter y ya estarías comunicandote correctamente con él......pero claro ese cable nadie lo ha podido testear por ahora y a lo mejor no se autoalimenta del puerto de serie lo cual significa que necesita recibir los +3,3v del router.

Lo único que te quedaría por provar si todo falla sería conectar el Pin 1 del Cable del Siemens (que según tu cable es rojo) al +3,3v del router a ver si en este caso si te funciona Ok, eso sí puede ser que ni con esas te puedas comunicar con tu Zyxel lo cual significaria que es incompatible para esos menesteres y tendrías que buscar algún metodo alternativo para meterle mano a tu router como sería el cable de los 2 transistores y 4 resistencias o si no quieres complicarte demasiado hacerte con un cable de móvil de los que ya han demostrado ser compatibles con tu router como bien dices (esa lista de cables compatibles la encontrarás al principio de este mismo post debajo de los pinouts)

P.D.1: Espero no haberme equivovado en nada, ya que hoy tengo lo que se dice un RESACÓN del 15!!!!!

P.D.2: Gracias a todos los que estaís por ahí ayudandome a echar un cablecillo a la gente

Salu2 y Feliz 2006 a Tod@s!!!!!!!!!!!!!!!!!!

Efectivamente, lo que fallaba era que no tiene alimentacion por puerto serie... he puesto el cable rojo y ya ha rulado. La pega ahora es que... el router no arranca... me da un error en un archivo. sys

Lo he actualizado por TeraTerm a la version 20b de Timo y la ha cogido sin problemas pero se sigue colgando al arrancar. Luego lo he actualizado a la 9C de ZyXEL la original... pero igualmente se sigue quedando colgado... :'(

Supongo que el problema ahora en está en el BootBase... pero no lo entiendo... a ver si alguien me puede ayudar porfavor Enseguida postearé el error que me da... gracias

Bootbase Version: V1.10t | 1/17/2005 15:54:30
RAM: Size = 16384 Kbytes
DRAM POST: Testing: 16384K
OK
FLASH: AMD 16M *1

ZyNOS Version: V3.40(PE.9) | 05/13/2005 15:11:26

Press any key to enter debug mode within 3 seconds.
............................................................


File size is changing: done
Copyright (c) 1994 - 2004 ZyXEL Communications Corp.

Exception occured!
EPC= 0x9412E954
SR= 0x00007F03
CR= 0x10808008
$RA= 0x00000000
TLBL .sys_isr.c:353 sysreset()


$r0= 0x00000000 $at= 0xA8610000 $v0= 0x00000000 $v1= 0x00000000
$a0= 0x00000000 $a1= 0x0000000A $a2= 0x0000000A $a3= 0xFFFFFFF9
$t0= 0x9401FF80 $t1= 0x00000002 $t2= 0x945B496A $t3= 0x00000000
$t4= 0x00000000 $t5= 0x00000000 $t6= 0x00000020 $t7= 0x00000000
$s0= 0x945B4A68 $s1= 0x945B4A18 $s2= 0x94338AF0 $s3= 0x00000161
$s4= 0x00007F03 $s5= 0x00000000 $s6= 0x00000018 $s7= 0x00000000
$t8= 0x9432E810 $t9= 0x0000000A $k0= 0x10808008 $k1= 0x94000100
$gp= 0x94484F60 $sp= 0x945B4A08 $fp= 0x945B4A68 $ra= 0x94189DEC


00 01 02 03 04 05 06 07 08 09 0A 0B 0C 0D 0E 0F

945b4a68: 94 5b 4a 88 94 19 82 88 00 00 00 00 94 4a 6a 24 .[J..........Jj$
945b4a78: 00 00 00 01 00 00 00 00 94 4a 6a 24 00 00 00 00 .........Jj$....
945b4a88: 94 5b 4a b8 94 2e 9d fc 94 5b 4a b8 94 12 e7 b8 .[J......[J.....
945b4a98: 94 39 f7 e8 ff ff ff ff 00 00 00 00 ff ff ff ff .9..............
945b4aa8: 00 00 00 00 00 00 00 00 00 00 00 00 94 18 b8 04 ................
945b4ab8: 94 5b 4b 00 94 12 ed 4c 94 39 7b bc 94 50 d5 80 .[K....L.9{..P..
945b4ac8: 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 ................
945b4ad8: 00 00 00 00 00 00 00 00 94 13 47 00 94 49 42 40 ..........G..IB@
945b4ae8: 00 00 7f 00 94 18 ae 38 94 39 7b bc 94 50 d5 80 .......8.9{..P..
945b4af8: 00 00 00 00 94 18 e4 2c 94 5b 4b e8 94 13 47 08 .......,.[K...G.
945b4b08: 94 39 7b bc 94 50 d5 80 94 5b 7f 9c 94 2e dc 3c .9{..P...[.....<
945b4b18: 94 5b 13 84 00 00 7f 01 94 33 6a f8 94 49 3f bc .[.......3j..I?.
945b4b28: 00 00 08 00 00 00 00 00 94 2e 87 b0 00 00 08 00 ................
945b4b38: 94 18 a3 5c 94 33 6a f8 00 00 00 13 94 2e 7d 90 ....3j.......}.
945b4b48: 94 2e 92 70 94 48 52 18 94 5b 1b 98 94 33 6a f8 ...p.HR..[...3j.
945b4b58: 94 5b 4b 60 94 18 b8 04 94 5b 4b 88 94 19 cb 10 .[K`.....[K.....
945b4b68: 94 5b 4b c3 94 51 24 a8 94 5b 4b 78 94 18 b8 04 .[K..Q$..[Kx....

pERDON POR EL TOCHO... :'(

Soy gilipollas... un reset y listo... funcionando...

Os quiero, os adoro... soy vuestro... mi alma es vuestra...

Bromas aparte, otro cable que ya podeis incluir en la cabecera del POST el del S55. Efectivamente, era necesario meterle alimentación +3.3V como ya os comenté... Por si acaso, he dejado empalmado el cable plateado junto con el negro, tal como me dijiste... Por curarme en salud más que nada...

Ya lo he arreglado con un poquito de cintita aislante, le he puesto 1 pegatina a cada empalme y oooooleee!

PD: Ahora le echo una fotito

EDIT: Aquí teneis a mi pequeñin.. mi bebito... mi nenin que tanto me ha hecho de sufrir... pero ya se acabó todo... ahora yo cuidaré de ti jejeje
