Configuración IP dinámica PPPoE multipuesto del ZyXEL Prestige 660R-61C (ConectaBOX 1000 B)

Para configurar este router lo primero que debemos de hacer es carga la WEB de configuración para ello utilizaremos Internet Explorer, introduciremos en Dirección la IP privada por defecto http://192.168.1.1

A continuación nos aparecerá una ventana pidiendonos el nombre de usuario y contraseña. Por defecto tanto el nombre de usuario como la contraseña respectivamente es 1234, una vez introducidos dichos datos haremos click en el botón

Nos aparecerá una ventana llamada Site Map que contiene todas las opciones de configuración. Elegiremos la opción Wizard Setup.

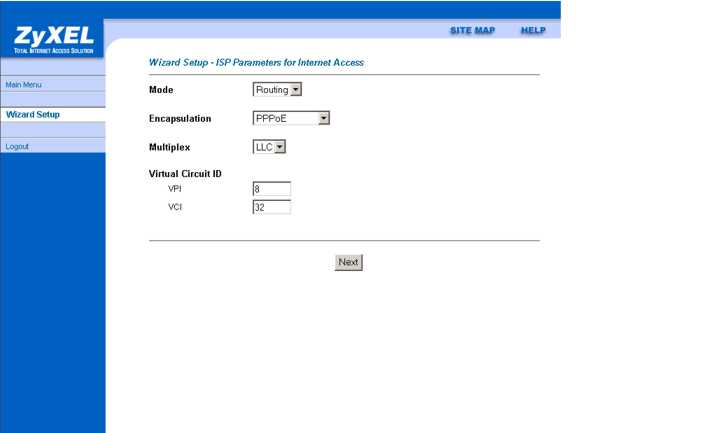

A continuación tenemos los campos de los parámetros necesarios que deberemos introducir para configurar nuestra conexión a Internet.

Empezaremos con Mode donde seleccionaremos la opción Routing.

Ahora en Encapsulation seleccionaremos la opción PPPoE.

En Multiplex seleccionaremos LLC.

En Virtual Circuit ID hay que introducir el VPI que es 8 y el VCI que es 32, para continuar hacemos click en el botón

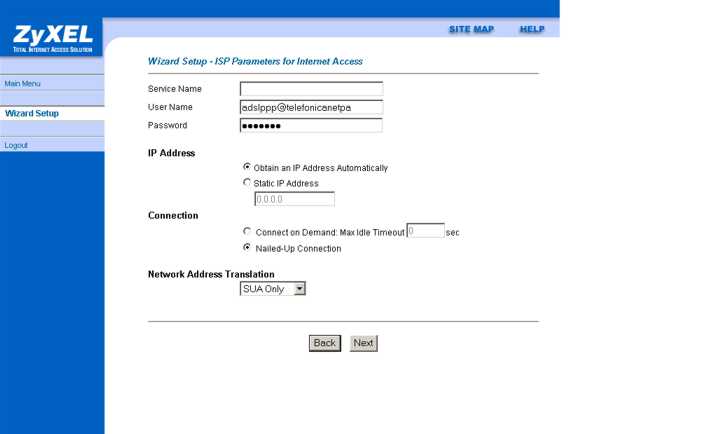

Nos aparecerá la siguiente pantalla donde debemos configurar los datos de autentificación de nuestra conexión de Internet, dichos datos nos lo envía nuestro ISP en la carta de bienvenida.

En User Name introduciremos el nombre de usuario de conexión que nos asigna nuestro ISP.

En Password introduciremos la contraseña de conexión que nos asigna nuestro ISP.

En IP Address seleccionaremos la opción Obtain an IP Address Automatically para que el router obtenga la IP automáticamente.

En Connection seleccionaremos la opción Nailed-Up Connection.

En Network Address Translation selecionaremos SUA Only.

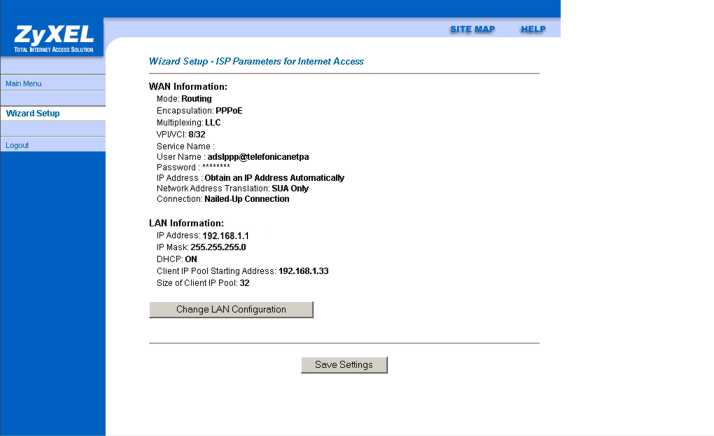

Nos aparece un resumen con todos los datos de la configuración, una vez que comprobamos que todos los datos estan correctos hacemos click en el botón

Una vez salvada la configuración si todo va bien el router ZyXEL se conectará a Internet y nos saldrá la siguiente ventana que no es más que la comprobación de que esta todo correctamente apareciendo en los diferentes test la palabra PASS, para terminar haremos click en el botón y volveremos al menu principal.
