El cableado de la red

El cable es el medio que los PC de una red se pueden comunicar el uno con el otro. Hay distintitos tipos de cables para hacer una red, que siempre esta sujeto a la topología de la red, con esto tendremos que tener en cuenta varios factores.

Estos son los distintos tipos que podemos encontrar en una Lan (Local Area Network, Red de Área Local):

Cable de par trenzado sin apantallar / UTP Unshielded twisted pair

Cable de par trenzado apantallado / STP Shielded twisted pair

Cable coaxial

Cable de fibra óptica

LANs sin cableado

Cable de par trenzado sin apantallar / Unshielded Twisted Pair (UTP) Cable.

Este tipo de cable es el más utilizado. Tiene una variante con apantallamiento pero la variante sin apantallamiento suele ser la mejor opción para una PYME.

La calidad del cable será lo que el que influya directamente en la calidad de los datos que transcurra por los cables. Las calidades de los cables van desde el cable de telefónico (par de cables para voz), al cable de nivel 5 que es capaz de transferir tasas de 100 MBits/s.

Conector UTP

El estandar para conectores de cable UTP es el RJ-45. Se trata de un conector de plástico similar al conector del cable telefónico. La siglas RJ se refieren al estandar Registerd Jack, creado por la industria telefónica. Este estandar define la colocación de los cables en su pin correspondiente.

Cable de par trenzado apantallado / STP Shielded twisted pair

Una de las desventajas del cable UTP es que es susceptible a las interferencias eléctricas. Para entornos con este problema existe un tipo de cable UTP que lleva apantallamiento, esto es, protección contra interferencias eléctricas. Este tipo de cable se utiliza con frecuencia en redes con topología Token Ring.

Cable coaxial

Es un cable que tiene diferentes capas, en el centro tiene un cable de cobre fino que es el que transmite los datos, en la siguiente capa tiene una protección de plástico que aísla del apantallado del cable, este apantallamiento que tiene el cable aísla de posibles interferencias externas.

La instalación del cable coaxial es más complicada que el UTP, este tiene una alta resistencia a las interferencias electromagnéticas. Por otra parte con este tipo de cable se pueden hacer redes con mayores distancias que con que con el UTP. Existen dos tipos de cable coaxial, el fino y el grueso conocidos como thin coaxial y thick coaxial.

Conector para cable coaxial

El mas usado es el conector BNC. BNC son las siglas de Bayone-Neill-Concelman. Los conectores BNC pueden ser de tres tipos: normal, terminadores y conectores en T.

Cable de fibra óptica

En un sistema de comunicaciones ópticas, la onda portadora es una onda de luz y el cableado esta hecho de fibra óptica. La fibra óptica es una estructura cilíndrica (un hilo) transparente formado por dos zonas concéntricas (núcleo y recubrimiento) con índices de refracción distintos. Una vez que la onda entra en el núcleo, la diferencia de índices produce «reflexión total» en la frontera entre el núcleo y el recubrimiento, manteniendo la luz confinada en el primero y, lo que es más importante, guiada dentro de los extremos de la fibra.

Esto hace este tipo de cable sea ideal en los entornos donde aya gran cantidad de interferencias electromagnéticas. También este tipo de redes se utiliza entre edificios ya que no le influye la humedad ni la exposición solar.

Estos cables pueden llegar a conseguir mayores distancias que los cables coaxiales o los cables UTP. Además la capacidad de de transmitir mas información que los anteriores cables ya mencionados lo hace ideal para trasmitir videoconferencia, servicios interactivos, etc. El precio es muy parecido al cable coaxial o al UTP pero la inhalación y modificaciones son más difíciles de realizar por la complejidad del cable. En algunas veces podemos oír hablar de las redes 10BaseF, estas son las siglas para denominar red Ethernet de fibra óptica.

Conectores para fibra óptica

El conector de fibra óptica más utilizado es el conector ST. Tiene una apariencia similar a los conectores BNC. También se utilizan, cada vez con más frecuencia conectores SC, de uso más fácil.

Resumen de tipos de cables empleados

Redes Lan sin cables

Hay redes sin cables que utilizan las señales de radio o haces infrarrojos para comunicarse en la red. En dicha red en cada punto hay un emisor y un receptor, y para largas distancias se pueden utilizar teléfonos celulares.

Este tipo de red es muy común donde la insolación es prácticamente imposible o imposible hacer con un cable.

Este tipo de red tiene inconvenientes por tener altos costes, y su susceptibilidad a las corrientes eléctricas y muy baja seguridad. Este tipo de red es el mas lento de los mencionados anterior mente.

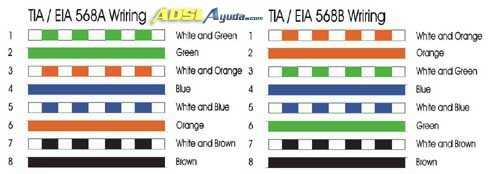

Categoría 5 (UTP) tabla de colores y códigos

Actualmente se utiliza para las topologías de red Ethernet el modelo TIA 568B.

10BaseT Cable paralelo (PC a HUB/SWITCH)

100BaseT Cable paralelo (PC a HUB/SWITCH)

10BaseT cable cruzado (PC a PC o HUB a HUB).

100BaseT cable cruzado (PC a PC o HUB a HUB)
