Gestión de puertos – Router ADSL VoIP Carpobox I

Para entrar en el router usaremos nuestro navegador web, en él pondremos la ip por defecto del router que es http://192.168.1.254

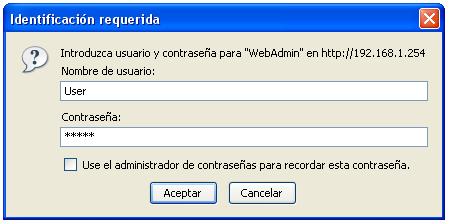

Aparecerá una ventana para identificarnos, por defecto el usuario es «User» y la contraseña «Carpo». Recomendamos encarecidamente cambiar estos valores para no comprometer la seguridad de nuestra red.

Veremos un menu como este donde pulsaremos en «Servidor Virtual»

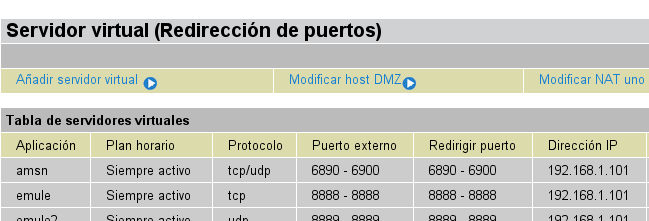

Una vez pulsado aparecerá en la pantalla un menú con toda la información referente a los puertos que tenemos mapeados hacia las ips de nuestra red de área local.
En esta tabla veremos los siguientes datos:

• Aplicación
  -Generalmente pondremos el nombre de la aplicación para cual dirigimos el puerto, nos servirá como referente en un futuro para saber si nos sigue siendo útil tenerlo en la regla.

• Plan horario
  -Como norma general pondremos «Siempre activo»

• Protocolo
  -Seleccionaremos de la ventana desplegable el protocolo que necesitemos, generalmente serán TCP o UDP.

• Puerto externo
  -Este sera el puerto por el que queremos que entren los paquetes externos.

• Redirigir puerto
  -Esto nos permite hacer que una vez dentro de la red de área local los paquetes de datos lleguen al ordenador destino por otro puerto diferente al de entrada, lo mas lógico es dejar este valor igual que el Puerto externo

• Dirección IP
  -Esta será la IP de el ordenador de nuestra red que necesita tener el puerto o puertos abiertos.



  Una vez claro esto vamos a pasar a crear una nueva regla para un equipo de nuestra red, en este caso hemos decidido dejar salir nuestro servidor web a internet.

  Tenemos claro que nuestro servidor web usa el puerto «80» y que la ip donde esta funcionando es 192.168.1.101.

  Una vez rellenado pulsaremos sobre el botón aplicar para que los cambios sean efectivos, no necesitaremos reiniciar el router para comprobar los cambios pero si necesitaremos pulsar sobre«guardar config.» para que permanezcan una vez apagado el router.
