Guía de Instalación Carpobox I

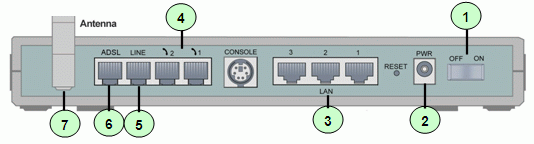

Fig. 1 – Diagrama de conexiones del CarpoBox I
Fig. 2 – Adaptador dual RJ-11 Fig. 3 – Microfiltro
Es importante que sitúe su Carpobox I en un lugar seco. No cubra las rejillas de ventilación ni ponga nada encima del dispositivo.
1. Conexión de la línea ADSL. Desconecte el cable telefónico de su roseta telefónica y conecte a la roseta el adaptador dual RJ11 (Fig. 2). A continuación coja uno de los dos cables telefónicos de color negro suministrados con el router y conecte uno de sus extremos a uno de los conectores del adaptador dual y el otro extremo del cable al conector del router marcado como ADSL (6).
2. Conexión de la línea telefónica: Extraiga de la caja el microfiltro (figura 3). Conecte el extremo del microfiltro al conector libre del adaptador dual RJ11. Coja el otro cable telefónico suministrado con el router. Conecte un extremo al conector libre del microfiltro y el otro extremo al conector marcado como Line (5) en el Carpobox I.
3. Conexión del teléfono: conecte su teléfono analógico al router empleando el cable telefónico que desconectó de la roseta en el paso 1. Conecte este cable al conector con el símbolo de un teléfono (4). Si tiene un segundo teléfono o un fax, puede conectarlo al segundo puerto libre del Carpobox I indicado con el símbolo de un teléfono.
4. Conexión al ordenador: Conecte su ordenador a uno de los puertos LAN (3) con el cable de red azul suministrado. Una vez conectado dispondrá de dos puertos libres para conectar otro ordenador u otro dispositivo de red.
5. Conexión de la antena: Si desea usar la conexión LAN inalámbrica por favor conecte la antena (7) y sitúela en posición vertical.
6. Conecte el cable de alimentación al conector de alimentación (2). Encienda el Carpobox I (1). A partir de este momento, ya puede usar su teléfono para realizar llamadas a través de Internet.

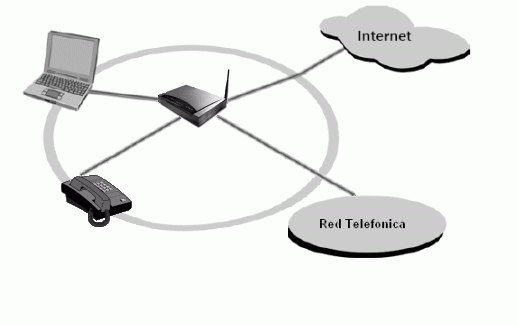

La instalación hardware se ha realizado con éxito; el esquema general debe ser similar a éste (Fig. 4).
Fig. 4
Si desea más información respecto al Carpobox I o a la instalación de Carposoftphone, por favor utilice el CD incluido en la caja.
