Configuración en Monopuesto con IP fija utilizando Megavía 2.5.2

En este pequeño tutorial se describe el método para configurar en monopuesto con IP fija el router Speed Stream 5660, mediante el programa Megavía v2.5.2, también es válido de una manera análoga para los routers 3com OCR 812 y Alcatel Speed Touch Pro.

Necesitaremos el cable serie para comunicar con el router. Debe venir incluido con cada router (no tienen por qué ser iguales), y se conecta desde uno de los puertos COM del PC a la tomaSerial Port en el caso del Speed Stream y al puerto Console en el caso del 3com 812.

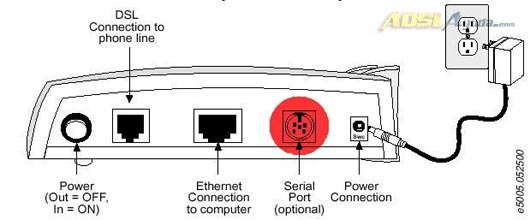

Parte posterior del router Efficient Speed Stream 5660:

Parte posterior del router 3com OCR 812:

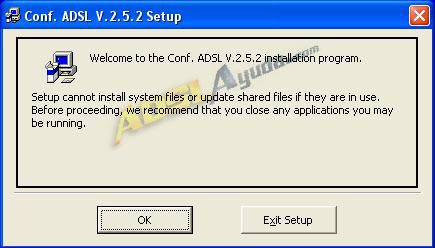

Comenzaremos por descargarnos la última versión del programa de configuración de routers Megavía (versión mínima: 2.5.2), que podemos encontrar aquí (se necesita estar registrado para poder descargar). La instalamos ejecutando el fichero llamado setup.exe y seguimos los pasos de instalación.

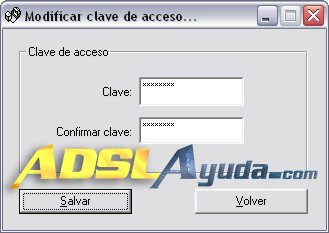

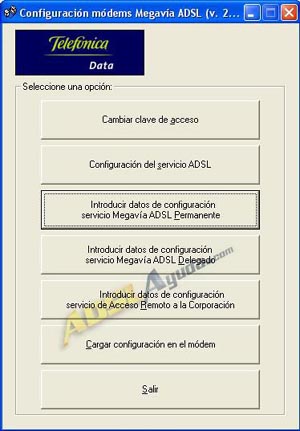

Una vez instalada, la abrimos y veremos un apartado llamado Cambiar clave de acceso, donde podremos cambiarla. Ésta será la contraseña que use el programa para comunicarse. Por tanto debe ser la misma que tengamos en el router..

Introducimos la contraseña y la confirmamos, pulsamos Salvar y Volver. No obstante, más adelante se nos ofrecerá también esa posibilidad.

Seguidamente podemos acceder al segundo apartado Configuración del servicio ADSL, donde los valores por defecto son perfectamente correctos (da igual cuál vaya a ser la configuración que elijamos posteriormente). A lo que sí deberíamos prestar atención es a los valores del Circuito ATM. Para Telefónica seria 8*32 pero para Eresmas 8*35. Si poseemos otra compañía lo mejor será llamarles y preguntárselo. También puede que hagamos uso de un puerto COM distinto al 1 y necesitemos cambiarlo o seamos maniáticos y deseemos introducir los datos de EDCs o DNS que hemos usado toda la vida. Los demás datos deberemos dejarlos como están para que nuestra línea sea funcional.

Ahora accederemos al tercer y más importante apartado, Introducir datos de configuración servicio Megavía ADSL Permanente.

En la pantalla que se nos muestra elegiremos Modo Monopuesto con DHCP y sin NAPT. Seleccionaremos el router que estemos configurando y pulsamos sobre Aceptar.

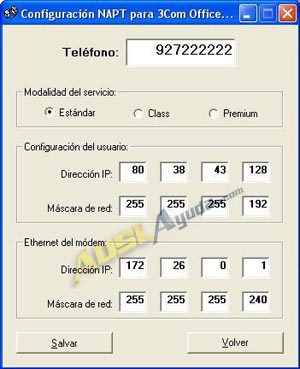

A continuación deberemos introducir los siguientes datos:

Teléfono: Pondremos un número de 9 cifras, que debe ser siempre el mismo, porque lo asociará con la configuración de nuestro router. No es recomendable poner nuestro número de teléfono, por si acaso.
Modalidad del servicio: Seleccionamos la que nos corresponda: Estándar para ADSL de 256, Class para 512 y Premium para 2 megas.
En el apartado Configuración del usuario debemos poner los datos de la conexión.
- Dirección IP: Aquí pondremos nuestra IP Pública.
- Máscara de subred: La máscara pública.
En el apartado Ethernet del modem, pondremos una ip de rango local. Esta ip en realidad no actuará. (El programa asigna al router como ip local lo que llamamos la «IP de gestión», que es igual a IP Pública AND mascara de subred pública +1. Para más detalles de la operación, ver Configuración manual del router ss 5660 en Monopuesto con IP Fija )
- Dirección IP: Dirección IP local. Vale perfectamente la que aparece en el ejemplo.
- Máscara de subred: Máscara de subred de nuestra red local.

Pulsamos Salvar y Volver. Regresamos a la pantalla de elección de protocolo y volvemos a pulsar sobre Volver.

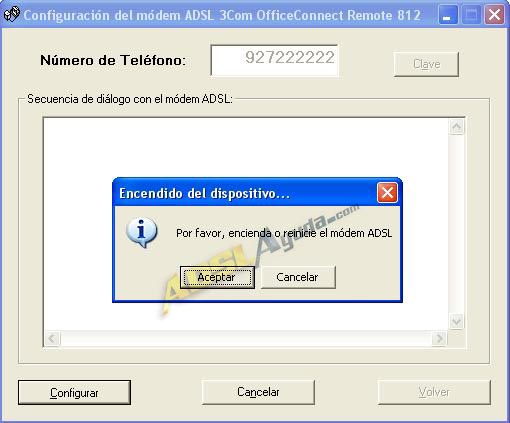

Por último nos dirigimos a Cargar configuración en el módem. Introducimos el nº de 9 cifras que hemos puesto antes y nuevamente se nos permite modificar la clave de acceso al router mediante el botón Clave. Presionamos sobre Configurar y se nos mostrará un mensajito donde nos indica que debemos encender o reiniciar el router.

Es de suponer que ya tenemos el aparato encendico, así que pulsamos sobre Aceptar. Durante el proceso de carga iremos viendo las acciones realizadas a través de la consola. Cuando nos indique que el proceso ha terminado pulsaremos sobre Volver y saldremos de Megavía.

Ahora tan solo nos queda configurar o comprobar las propiedades TCP/IP de la tarjeta de red (dicho proceso está descrito para Windows XP pero resulta prácticamente idéntico para otros SO). Para ello deberemos dirigirnos a Inicio > Mis sitios de red > Ver conexiones de red.

Seleccionamos Conexión de área local, hacemos clic con el botón derecho del ratón sobre ella y seleccionamos Propiedades. En la ventana que nos aparece seleccionamos Protocolo Internet TCP/IP y de nuevo sobre el botón de Propiedades.

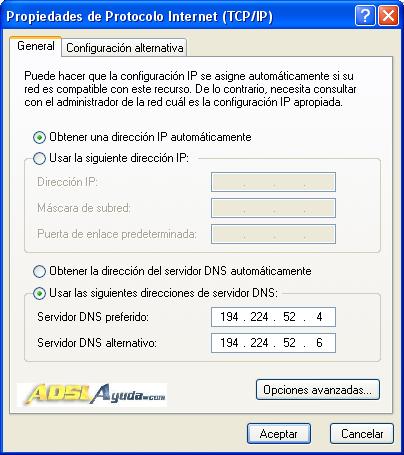

En la ventana Propiedades de Protocolo Internet (TCP/IP) seleccionamos la casilla Obtener una dirección IP automáticamente.

En la otra sección podremos rellenar los campos DNS con los valores que nos haya dado nuestro proveedor de internet, o con los que habitualmente usemos.

Aceptamos y salimos. Si no disponéis de Windows XP será necesario que reiniciéis el PC para que los cambios surjan efecto.

Ahora deberíamos tener nuestro router configurado y funcionando en monopuesto con IP fija.

Documento elaborado por Ar03 para https://www.adslayuda.com/ con el Router Speed Stream 5660 de Hard_007. (Se ha utilizado como plantilla para este texto el redactado por Hard_007«Configuración con IP dinámica utilizando Megavía 2.5.2»)

Depósito Legal GI.288-2005
