CONFIGURACIÓN MANUAL EN MONOPUESTO CON IP DINÁMICA Y PPPOE

Vamos a realizar el proceso mediante navegador. El primer paso será acceder a la configuración del router vía web, para lo cual necesitamos conocer la dirección IP del router.

Para averiguarla abriremos una ventana de MS-DOS (Inicio -> Ejecutar -> command en win 98) (Inicio -> Ejecutar -> cmd en win 2000 / xp)

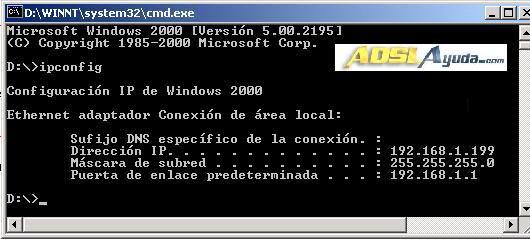

Una vez nos aparezca la ventana de sistema, ejecutaremos el comando winipcfg para windows 98 o ipconfig para windows 2000 / xp.

Esto nos dará los datos que buscamos:

1. La IP local de nuestro pc (campo Dirección IP), dato útil que debemos conocer para otros procesos.
2. La máscara de subred.
3. La IP del router (campo Puerta de enlace predeterminada), que será el dato que deberemos introducir en la barra de direcciones del navegador para acceder a la configuración por web del router (en el ejemplo 192.168.1.1).

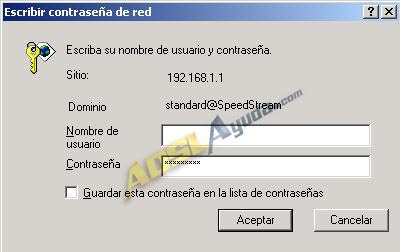

Por tanto, abriremos el navegador y pondremos la dirección de la puerta de enlace. Deberá aparecer la siguiente pantalla:

Introduciremos la contraseña, que habitualmente para los routers de telefónica será adminttd, aunque puede variar (admintde, admintte, ttdadmin, 1234, etc). Esto nos dará acceso al router:

Para realizar el proceso, podemos partir de 2 casos:

1. A partir del router sin configurar.
2. A partir de una configuración en multipuesto.

En ambos casos los pasos son los mismos.

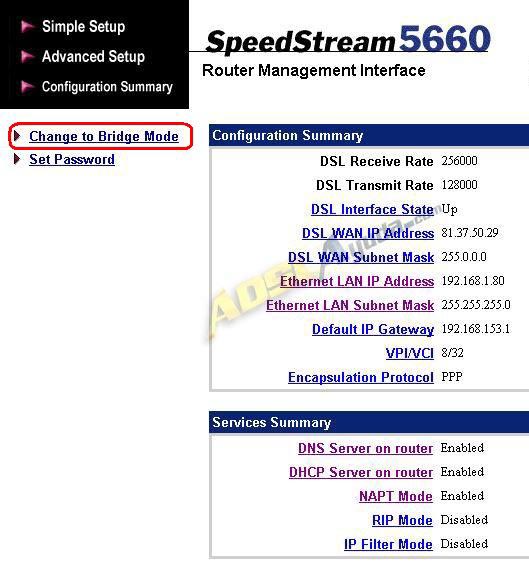

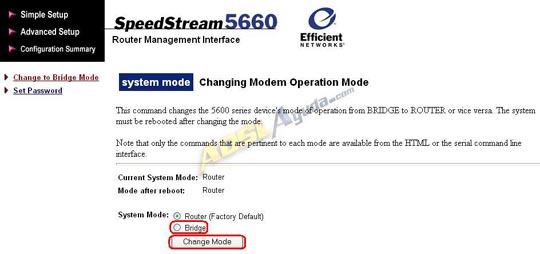

Pulsamos en la opción Change to Bridge Mode del menú de la izquierda.

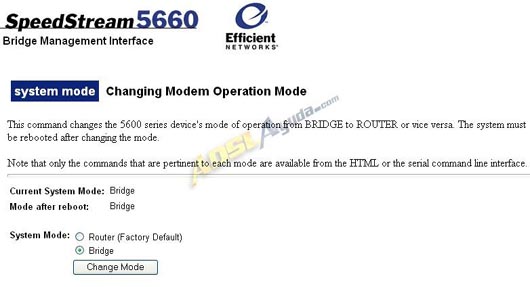

Observamos que el System Mode actual está en Router (por defecto), y que el Mode After reboot seguiría siendo Router. Debemos seleccionar la opción Bridge y pulsar a continuación enChange Mode.

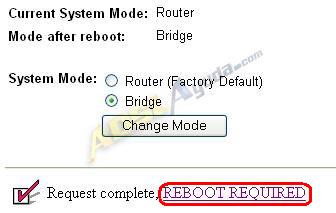

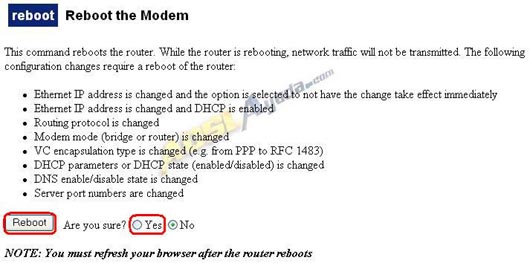

Esta operación requiere reiniciar el router para que sea efectiva. Pulsamos en REBOOT REQUIRED, que nos llevará a una pantalla de confirmación en la que se explican los casos en los que es necesario hacer un Reboot al router.

Seleccionamos la opción Yes y pulsamos el botón Reboot.

Habrá que volver a entrar al router una vez que las luces hayan dejado de parpadear.

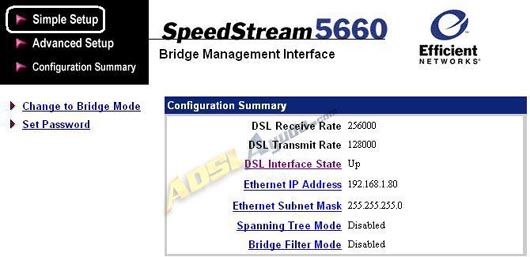

Tenemos realizada la primera parte del proceso. Ahora vamos tenemos que configurar el VC. Volvemos a la pantalla inicial.

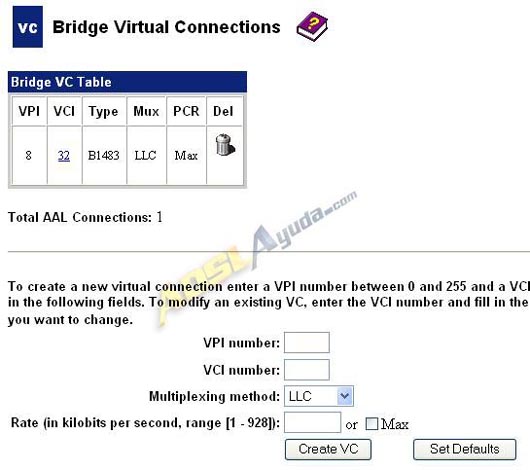

En el menú principal seleccionamos Simple Setup, lo que nos llevará a la pantalla de abajo:

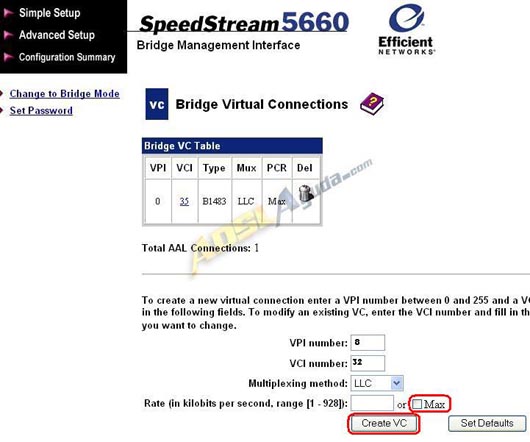

En la tabla Bridge VC Table aparece definida una conexión que no nos vale, debemos crear una nueva con los siguientes valores:

• VPI number: 8
• VCI number: 32
• Multiplexing method: LLC
• Rate: Marcamos la casilla Max

Pulsamos en Create VC y, una vez que la conexión aparezca en la lista, borramos la anterior mediante el cubo de basura.

Hemos finalizado el proceso de configuración del router en modo bridge. Ahora tendrá que ser el ordenador el que se encargue de gestionar la conexión a internet. Por tanto necesitaremos un software específico para que esta conexión pueda realizarse. Necesitamos un cliente PPPoE.

Tenemos la posibilidad de instalar este software PPPoE en cualquier ordenador de nuestra red y acceder con cualquiera de ellos a internet en modo «monopuesto» (uno cada vez, nunca podremos de forma simultánea).

Si tenemos Windows XP pro podemos utilizar el cliente que lleva incluido, según se explica en: Configuración del cliente PPPoE de Windows XP

La otra posibilidad es usar un software específico. El más habitual viene siendo el WinPoET:

CONFIGURACIÓN DE WINPOET

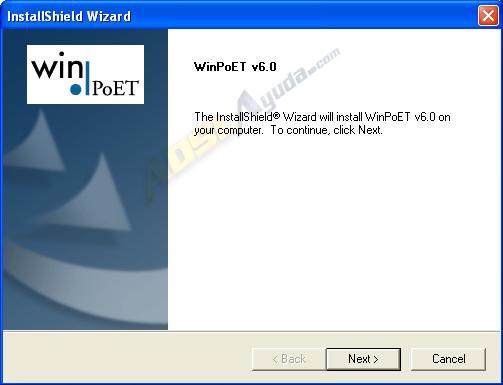

Instalaremos el Winpoet, para lo cual, claro está, deberemos tener el programa. Lo podemos obtener aquí.

Cuando finalice su instalación, pedirá que se reinicie el ordenador.

CONFIGURACIÓN DEL NAVEGADOR Y DEL WINPOET.

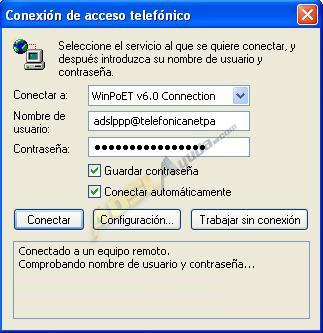

El WinPoET se instala como una conexión de acceso telefónico, y se comporta como tal. De esta manera, por defecto nos pedirá que establezcamos la conexión para acceder a internet:

La primera vez que se ejecute nos pedirá las claves para acceder a la conexión de ip dinámica. En el caso de Telefónica:

Nombre de usuario: adslppp@telefonicanetpa

Contraseña: adslppp

Y en el caso de ya.com es del tipo:

Nombre de usuario: adxxxxxxxxx@yacomadsl , (donde xxxxxxxxx es nuestro número de teléfono)

Contraseña: La que misma que para el acceso al área de clientes.

Es importante que configuremos correctamente las propiedades de la conexión a internet, para lo cual  existen varias opciones.

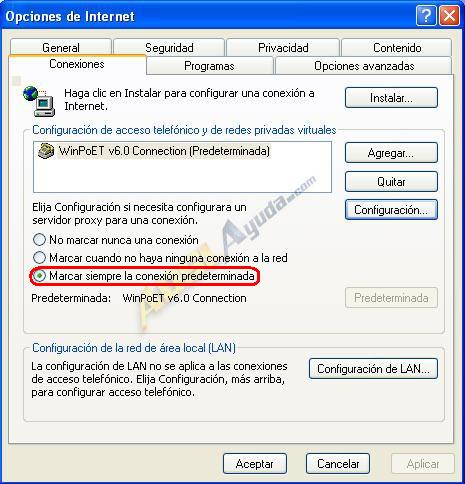

1.- La primera consiste en que el ordenador conecte a internet cada vez que se lo solicitemos. Para ello en el navegador iremos a Herramientas -> Opciones de Internet -> Conexiones, seleccionaremos WinPoET como conexión predeterminada y activaremos la casilla Marcar siempre la conexión predeterminada. De esta manera, cada vez que abramos el navegador, nos preguntará si queremos conectar (en el caso de que no lo estemos ya) y frecuentemente nos preguntará si queremos desconectar cuando lo cerremos.

2.- Otra manera más cómoda, a mi  parecer, es que el WinPoET se inicie al arrancar windows, conecte automáticamente a internet y no se desconecte mientras nosotros no se lo digamos expresamente. Para ello, la configuración se haría de la siguiente manera:

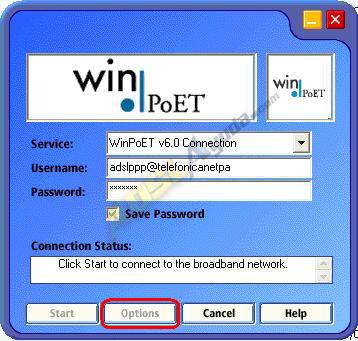

Ejecutamos el Winpoet.

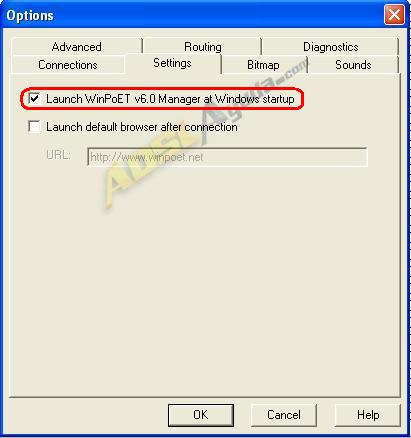

Pulsamos el botón Options. Aparecerán varias opciones de configuración. Seleccionamos la pestaña Settings y marcamos la casilla: Launch WinPoET v6.0 Manager at Windows startup. De esta manera nos aseguramos que el programa se ejecute al iniciar windows.

En la pestaña Connections marcamos la casilla Use WinPoET v6.0 built-in auto-connect. De esta manera, cada vez que se ejecute el programa, conectará automáticamente. Con la anterior opción y con esta, se iniciará cada vez que arranque windows y además conectará él solo.

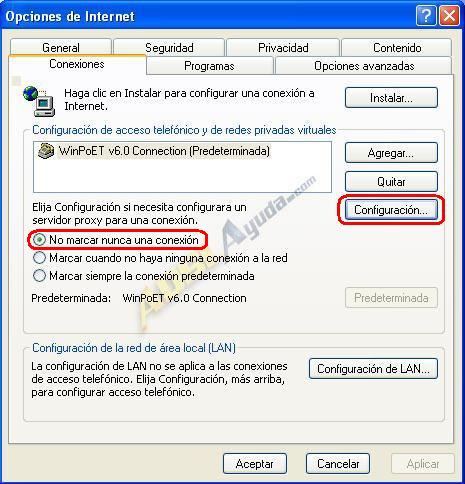

Ahora configuraremos la conexión a Internet de la siguiente manera: En el navegador iremos a Herramientas -> Opciones de Internet -> Conexiones, marcaremos la casilla No marcar nunca una conexión.

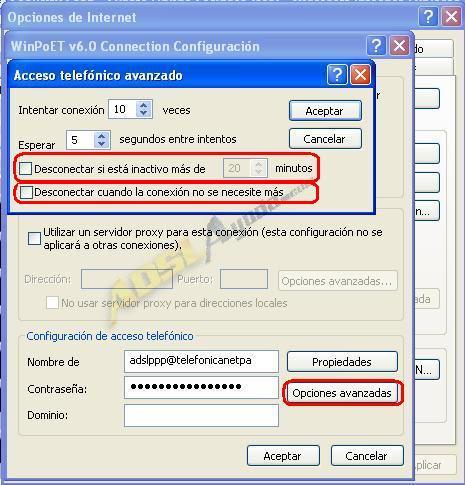

Y por último, para que no se desconecte pasados 20 minutos de inactividad, pulsaremos el botón Configuración y luego en Opciones avanzadas. Quitaremos la marca de las casillasDesconectar si está inactivo más de xxx minutos y Desconectar cuando la conexión no se necesite más.

Ahora tendremos el router configurado en monopuesto con ip dinámica. Sería aconsejable la instalación de un firewall por software, puesto que nuestro pc está totalmente accesible desde internet.

POSTDATA:

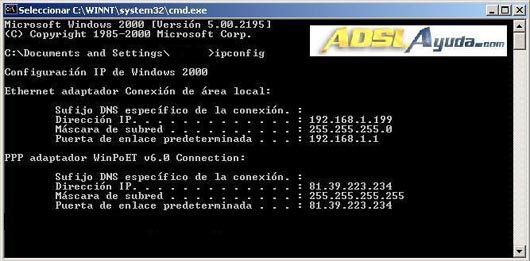

Vamos a ver qué datos nos da nuestra conexión de red al hacer un ipconfig:

Como vemos mantenemos la configuración de red local y la comunicación con el router y además aparece la conexión a través del cliente PPPoE.

DEVOLVER EL ROUTER A MODO MULTIPUESTO:

Simplemente es deshacer lo andado. Vamos a Change to Bridge Mode.

Seleccionamos en System Mode la opción Router, pulsamos en Change Mode y continuamos hasta el Reboot del router.

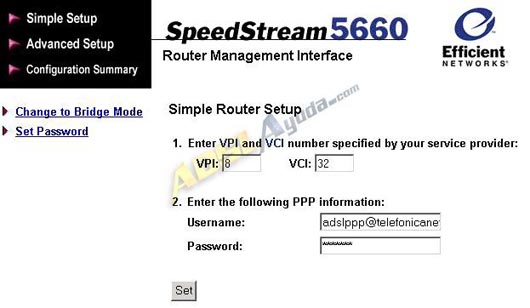

A continuación volvemos a ejecutar Simple Setup en la pantalla principal y comprobamos que nuestra conexión se encuentra así:

O en su caso con la configuración de nuestro proveedor de ADSL.

Documento elaborado por Ar03 para https://www.adslayuda.com/ con el Router Speed Stream 5660 de Hard_007.
