CONFIGURACIÓN MANUAL EN MULTIPUESTO PARA IP FIJA DE TELEFÓNICA

Lo primero es acceder al aparato, bien mediante el navegador o mediante telnet. Para ello necesitamos conocer el valor de la puerta de enlace de nuestra red local (dirección IP del router).

Para averiguarla abriremos una ventana de MS-DOS.

• En Windows 98 pulsamos en Inicio -> Ejecutar -> command. Se abrirá la ventana del intérprete MS-DOS. Introducimos el comando winipcfg. En el desplegable del cuadro que aparece debemos seleccionar nuestro adaptador de red.



• En Windows 2000 o XP pulsamos en Inicio -> Ejecutar -> cmd. Se abrirá la ventana del intérprete MS-DOS, en la que introducimos el comando ipconfig.



• En sistemas UNIX el comando que debemos introducir en la consola es ifconfig.

Los datos que obtenemos son los siguientes:

1. La IP local de nuestro PC (campo Dirección IP).
2. La máscara de subred (de nuestra red local).
3. La IP local del router (campo Puerta de enlace predeterminada)

Si lo que queremos es reconfigurar el router tras hacerle un reset (borrar la configuración), la dirección IP por defecto del router sería 10.0.0.1. Para poder conectar con él deberemos configurar nuestra tarjeta de red en el mismo rango o bien ponerla de manera que obtenga una dirección ip automáticamente, puesto que el servidor DHCP del router estaría activado. Esto lo hacemos en la pantalla de propiedades del protocolo TCP/IP de nuestra tarjeta de red.





DATOS DE PARTIDA.

Debemos tener presentes los datos que nos haya dado nuestro proveedor de internet sobre nuestra conexión, en particular, IP Pública, Máscara Pública y Puerta de enlace remota. En el presente documento vamos a trabajar con el siguiente ejemplo:

En el caso de que no conozcamos la IP de la puerta de enlace remota podemos calcularla con la siguiente fórmula:

Puerta de enlace remota = (Dirección IP Pública) AND (Máscara de subred) + 2, donde AND es una función que podemos encontrar en la calculadora de windows en su modo científico. De esta manera, las operaciones que tenemos que realizar son las siguientes:

80 AND 255 = 80

38 AND 255 = 38

43 AND 255 = 43

128 AND 192 = 128 (+2 = 130)

Luego la puerta de enlace remota será: 80.38.43.130.

También debemos conocer el resto de valores, VPI, VCI y Encapsulation. Para el presente ejemplo utilizaremos la configuración habitual de Telefónica. VPI=8, VCI=32 y Encapsulation LLC.



CONFIGURACIÓN MEDIANTE NAVEGADOR:

Introducimos en la barra de direcciones la dirección IP que tenga el router (la puerta de enlace que obtuvimos antes):

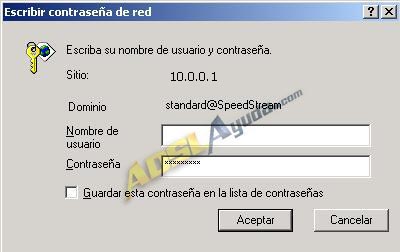

A continuación, introduciremos la contraseña.

Habitualmente para los routers de telefónica es adminttd, (aunque puede variar: admintde, admintte, ttdadmin, 1234, etc). O bien la que nosotros le hayamos puesto si la hemos cambiado. Esto nos dará acceso al router:

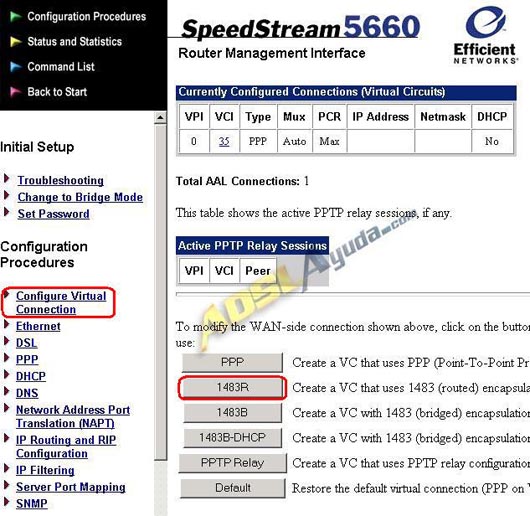

Pulsamos en Advanced Setup, se abrirá un menú más amplio a la izquierda. En ese menú, seleccionamos la opción Configure Virtual Connection.





De entre los botones que aparecerán a la derecha seleccionamos 1483R Create a VC that uses 1483 (routed) encapsulation.





Configuramos la conexión como aparece en el cuadro de arriba. (Hay que recordar que este modelo es para telefónica):

• VPI: 8
• VCI: 32
• Multiplexing Method: LLC
• Rate: dejamos marcada la casilla Max
• IP Address: Nuestra IP Pública
• IP Netmask: Nuestra máscara pública.

Pulsamos en Submit para guardar los datos. Nos aparecerá un mensaje indicando que es necesario hacer un REBOOT para que la configuración se haga efectiva. Pulsamos en REBOOT REQUIRED.

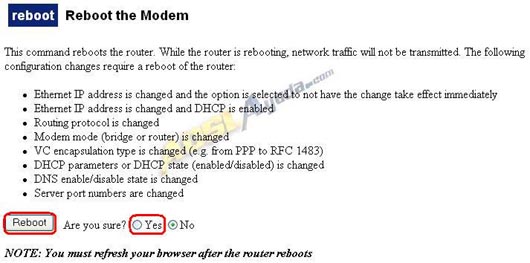

En la siguiente pantalla nos pedirá confirmación, marcamos Yes y pulsamos el botón Reboot.

A continuación, debemos ir a la pantalla inicial, para ello pulsamos en la opción Back to Start o, dependiendo de dónde estemos, en Configuration Summary. Nos aparecerá un resumen de la configuración que le estamos introduciendo:

Tenemos que observar el campo Default IP Gateway, que aparece con el valor 0.0.0.0. Ahí tenemos que introducir nuestra puerta de enlace remota (el valor que habíamos calculado al principio)

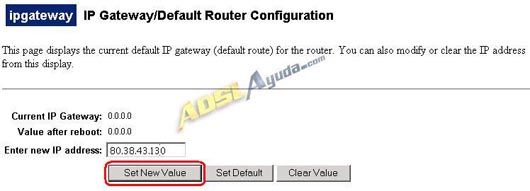

Introduciremos el valor correspondiente en el recuadro y pulsamos en Set New Value. Quedará almacenada. Volvemos a la pantalla inicial para repasar la configuración:

Observamos que tenemos activado el servidor DHCP del router, con lo cual si tenemos establecido que el ordenador obtenga una dirección automáticamente, habríamos terminado la configuración.

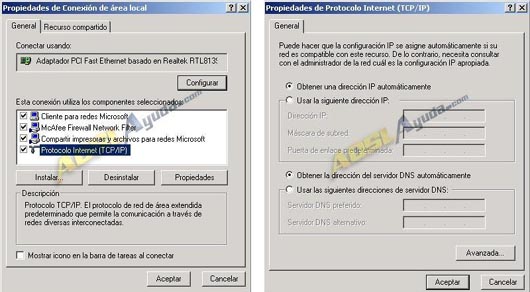

En el caso de que queramos establecer manualmente la dirección IP del PC, el protocolo TCP/IP de nuestra tarjeta de red debe estar de la siguiente forma:

Dirección IP: 10.0.0.2

Máscara de subred: 255.0.0.0

Puerta de enlace: 10.0.0.1

Introducir las DNS en sus campos correspondientes.

Con esto el ordenador debería estar en disposición de navegar.

Documento elaborado por Ar03 para https://www.adslayuda.com/ con el Router Speed Stream 5660 de Hard_007.
