CONFIGURACIÓN EN MULTIPUESTO CON IP DINÁMICA Y RFC 1483 bridged
En este tutorial se va a proceder a explicar como se configura una conexión en multipuesto con ip dinámica y de tipo RFC 1483 bridged con este router.
El nombre de este tipo de conexión puede variar un poco de unos routers a otros, los nombres que suele tener son:
- RFC 1483 Bridged.
- RFC 1483 Bridging.
- Dinamic/Fixed IP in 1483 Bridge Mode.
- MAC Encapsulation Routing (o M.E.R.).
- ENET ENCAP.
Puede tener otros nombres pero esos son los mas típicos. Para liar un poco mas el asunto los Técnicos y la gente del S.A.T. la llaman "DSLAM Ethernet" lo cual hace referencia a la máquina que se usa en la central teléfonica en lugar del protocolo. Aunque tenga diferentes nombres todos hacen referencia al mismo tipo de conexión.
Si no hay ninguna conexión configurada en el router estará disponible el apartado Quick Setup. En caso de haber alguna conexión configurada no estará disponible ese apartado y se debe ir a Advanced Setup -> WAN seleccionar la conexión ya existente y editarla. La diferencia entre ambos caminos es pequeña.
Lo que se va a explicar es a través del apartado Quick Setup porque tiene alguna pantalla mas (configuración LAN y configuración Wireless básica).
Entramos a la configuración del router poniendo en un navegador su ip privada (por defecto 192.168.1.1), nos pedirá usuario (por defectoadmin) y contraseña de acceso (por defecto admin). Si hemos cambiado alguno de estos datos con anterioridad debemos usar los nuevos valores para acceder al router.
Una vez dentro de la configuración debemos ir al apartado Quick Setup e ir rellenando los datos según se van pidiendo, las pantallas que nos aparecerán serán similares a estas (es posible moverse hacia atrás y hacia adelante usando los botones "Back" y "Next"):

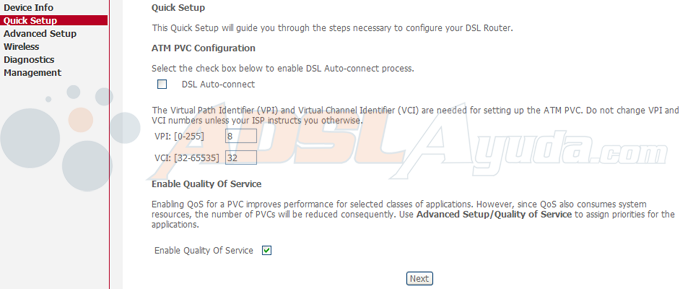

El significado de cada apartado es el siguiente:
- VPI: Virtual Path Identifier, dato proporcionado por el ISP (en el ejemplo: 8).
- VCI: Virtual Channel Identifier, dato proporcionado por el ISP (en el ejemplo: 32).
Una vez introducidos todos los datos procedemos a pulsar el boton "Next" para pasar a la siguiente pantalla.

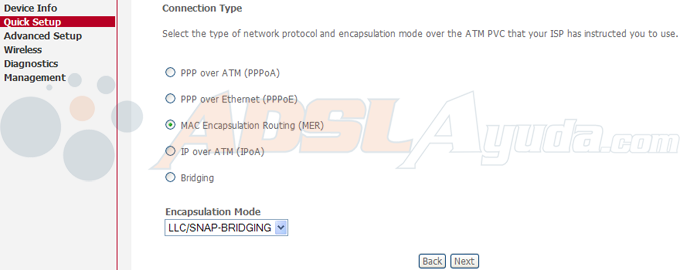

El significado de cada apartado es el siguiente:
- Connection Type: seleccionamos el tipo de conexión (en el ejemplo: "MAC Encapsulation Routing (MER)").
- Encapsulation Mode: seleccionamos el tipo de encapsulado (en el ejemplo: LLC/SNAP-BRIDGING).
Una vez introducidos todos los datos procedemos a pulsar el boton "Next" para pasar a la siguiente pantalla.

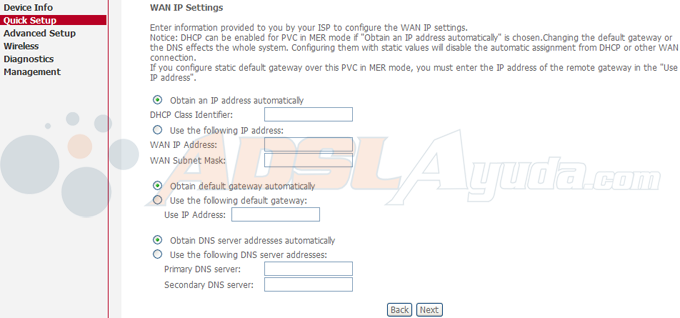

El significado de cada apartado es el siguiente:
- Obtain an IP address automatically / Use the following IP address: obtener una IP de forma automática o asignar una de forma manual (en el ejemplo obtener una IP de forma automática).
- Obtain default gateway automatically / Use the following default gateway: obtener una puerta de enlace por defecto de forma automática o asignar una de forma manual (en el ejemplo obtener una puerta de enlace por defecto de forma automática).
- Obtain DNS server address automatically / Use the following DNS server addresses: obtener unas DNS de forma automática o asignar unas de forma manual (en el ejemplo obtener unas DNS de forma automática).
Seleccionando el primer parámetro (Obtain an IP address automatically) de forma automática los demás parámetros se ponen en auto.
Una vez introducidos todos los datos procedemos a pulsar el boton "Next" para pasar a la siguiente pantalla.

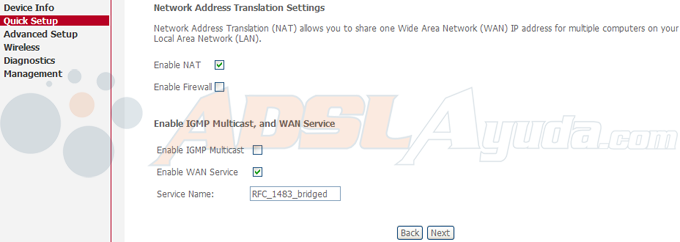

El significado de cada apartado es el siguiente:
- Enable NAT: seleccionamos esta opción.
- Enable Firewall: opcional (en el ejemplo no seleccionamos esta opción).
- Enable IGMP Multicast: opcional (en el ejemplo no seleccionamos esta opción).
- Enable WAN Service: seleccionamos esta opción.
- Service Name: nombre de la conexión que estamos creando (en el ejemplo: "RFC_1483_bridged").
Una vez introducidos todos los datos procedemos a pulsar el boton "Next" para pasar a la siguiente pantalla.

El significado de cada apartado es el siguiente:
- IP Address: ip privada del router (por defecto su valor es 192.168.1.1, si queremos cambiar la ip privada del router o el rango de ips privadas en nuestra LAN debemos cambiar este dato).
- Subnet Mask: máscara de subred (por defecto su valor es 255.255.255.0 lo que equivale a 253 posibles ips, podemos reducir el nº de ips disponibles en nuestra LAN cambiando este dato).
- Disable / Enable DHCP Server: opción para desactivar / activar el servidor DHCP (en el ejemplo no seleccionamos esta opción).
- Start IP Address: valor de la primera ip privada que asignará el servidor DHCP (solo disponible si está activado el servidor DHCP).
- End IP Address: valor de la última ip privada que asignará el servidor DHCP (solo disponible si está activado el servidor DHCP).
- Lease Time (hour): tiempo de concesión (o de renovación) de una ip asignada por DHCP (solo disponible si está activado el servidor DHCP).
- Configure the second IP Address and Subnet Mask for LAN interface: opción que da la posibilidad de tener una segunda ip / mascara de red y poder gestionar dos subredes (activar solo si se necesita, en el ejemplo no seleccionamos esta opción).
Una vez introducidos todos los datos procedemos a pulsar el boton "Next" para pasar a la siguiente pantalla.

El significado de cada apartado es el siguiente:
- Enable Wireless: opción para activar / desactivar la red wireless (por defecto activada, en el ejemplo seleccionamos esta opción).
- SSID: nombre de la red wireless (en el ejemplo "WLAN").
Una vez introducidos todos los datos procedemos a pulsar el boton "Next" para pasar a la siguiente pantalla.

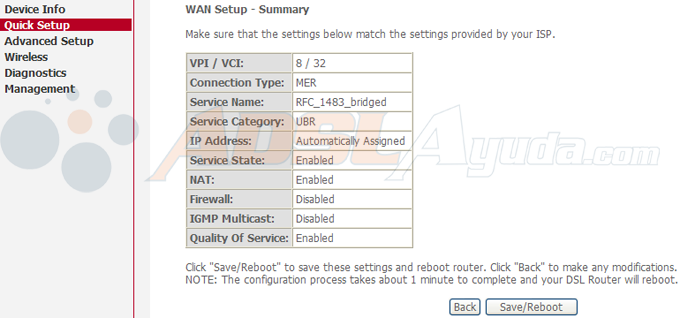

La última pantalla que nos aparece es un resumen de los datos de configuración de la conexión introducidos.
Es posible moverse hacia atrás y hacia adelante usando los botones "Back" y "Next" de las pantallas para poder modificar alguno de los datos introducidos.
Solo nos queda confirmar, para ello debemos pulsar el boton Save/Reboot y habremos finalizado.
Todos estos datos son proporcionados por nuestro ISP por carta o llamando por teléfono. Si hay alguna diferencia entre el ejemplo de este tutorial y los datos que nos proporciona nuestro ISP debemos usar los del ISP.
NOTAS.
- Todas las opciones de configuración comentadas se pueden modificar con posterioridad:
- La configuración LAN en el apartado Advanced Setup -> LAN.
- La configuración wireless (la del Quick Setup) en el apartado Wireless -> Basic.

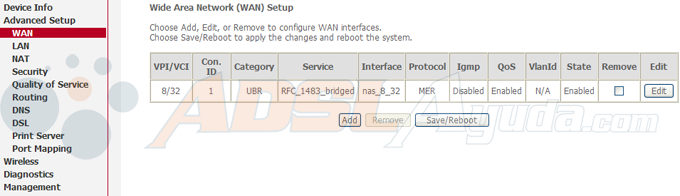

- La configuración de la conexión en el apartado Advanced Setup -> WAN:
Tutorial elaborado por ErNi_ para www.adslayuda.com © 2008.
