CONFIGURACIÓN EN MULTIPUESTO PARA IP FIJA. Router Inventel DWB-200

Este procedimiento es válido para configurar el router desde el principio o para reconfigurarlo tras un reseteo. Puede realizarse por cable de red, por cable USB o mediante la tarjeta inalámbrica.

Datos de partida:

Dado que vamos a trabajar con nuestra IP fija, debemos tener presentes los datos que nos haya dado nuestro proveedor de Internet sobre nuestra conexión, en particular, IP Pública, Máscara Pública y Puerta de enlace remota. En el presente documento vamos a trabajar con el siguiente ejemplo:

En el caso de que no conozcamos la IP de la puerta de enlace remota podemos calcularla con la siguiente fórmula:

Puerta de enlace remota = (Dirección IP Pública) AND (Máscara de subred) + 2, donde AND es una función que podemos encontrar en la calculadora de windows en su modo científico. De esta manera, las operaciones que tenemos que realizar son las siguientes:

80 AND 255 = 80
38 AND 255 = 38
43 AND 255 = 43
128 AND 192 = 128 (+2 = 130)

La puerta de enlace remota será, por tanto: 80.38.43.130.

Configuración del router:

La dirección IP por defecto del router es 192.168.0.1 (algunas veces 10.0.0.1). Para poder conectar con él deberemos configurar nuestra tarjeta de red en el mismo rango o bien ponerla para que obtenga una dirección IP automáticamente, puesto que el servidor DHCP del router viene activado. Esto lo hacemos en la pantalla de propiedades del protocolo TCP/IP de nuestra tarjeta de red.

Introducimos en el navegador la dirección de nuestra puerta de enlace, por defecto 192.168.0.1. (en alguna ocasión puede ser 10.0.0.1).

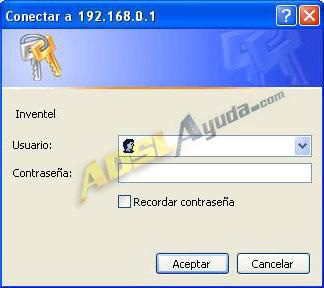

Las claves predeterminadas de acceso al router son: Usuario: admin. Contraseña: admin.

Accederemos a la web de configuración del router.

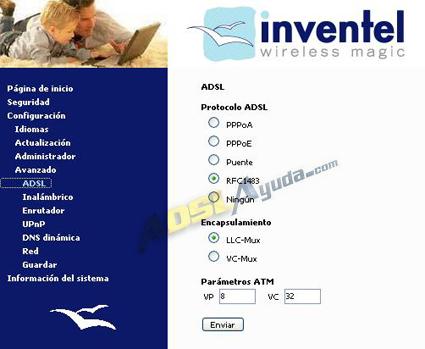

En el menú de la izquierda elegimos Configuración, Avanzado y después a ADSL.

Dentro de las opciones disponibles para Protocolo ADSL, elegimos RFC1483, y el resto de la configuración se elegirá en función de nuestro proveedor de Internet. Para IP fija con Telefónica y Ya.com, los valores son éstos:

Protocolo ADSL: RFC1483
Encapsulamiento: LLC-Mux
Parámetros ATM: VP = 8, VC = 32

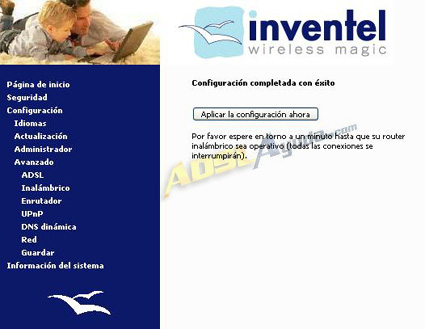

Pulsamos en el botón Enviar. Aparecerá una pantalla de confirmación:

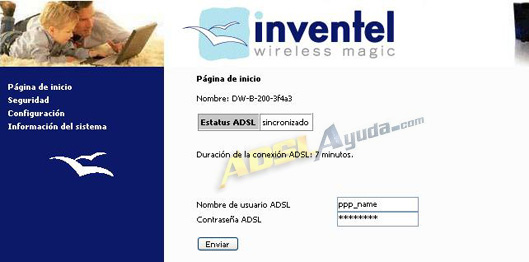

Pulsamos en el botón Aplicar la configuración ahora. El router estará inactivo unos segundos mientras actualiza la configuración. Una vez pasado ese tiempo, nos pedirá los datos de nuestra conexión:

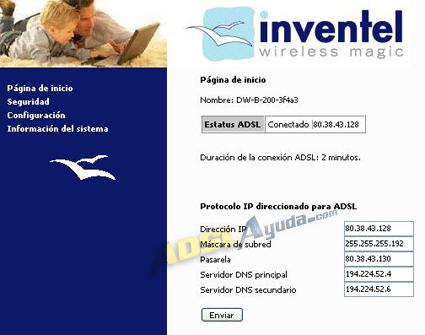

Rellenamos las casillas correspondientes con los valores que nos haya proporcionado nuestro proveedor de Internet y volvemos a pulsar en Enviar. Otra vez mostrará la pantalla de Aplicar configuración. Volvemos a pulsar el botón y tras aproximadamente un minuto, recuperaremos la conexión con el router y ya estará disponible Internet.

El servidor DHCP del router viene activado, por lo que aquellos ordenadores que tengamos configurados en obtener una IP automáticamente, podrán navegar desde el primer momento.

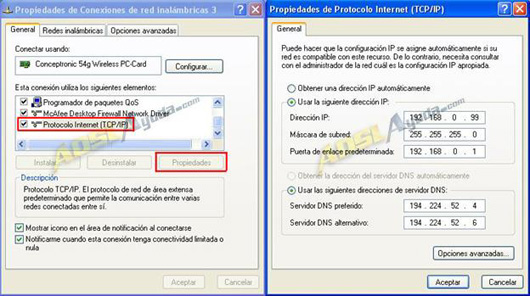

Para el caso de que decidamos configurar nuestra red con direcciones fijas para los ordenadores, debemos introducir los valores de las DNS en el apartado correspondiente de la configuración del protocolo TCP/IP del adaptador de red que estemos usando para comunicar con el router.
