CONFIGURACIÓN EN MULTIPUESTO CON IP DINÁMICA Y RFC 1483 bridged

En este tutorial se va a proceder a explicar como se configura una conexión en multipuesto con ip dinámica y de tipo RFC 1483 bridged con este router.

El nombre de este tipo de conexión puede variar un poco de unos routers a otros, los nombres que suele tener son:

RFC 1483 Bridged.
RFC 1483 Bridging.
Dinamic/Fixed IP in 1483 Bridge Mode.
MAC Encapsulation Routing (o M.E.R.).
ENET ENCAP.

Puede tener otros nombres pero esos son los mas típicos. Para liar un poco mas el asunto los Técnicos y la gente del S.A.T. la llaman «DSLAM Ethernet» lo cual hace referencia a la máquina que se usa en la central telefónica en lugar del protocolo. Aunque tenga diferentes nombres todos hacen referencia al mismo tipo de conexión.

Antes de empezar hay que explicar que el router livebox está bloqueado (en principio) para que solo pueda usarse con conexiones de Wanadoo/Orange, para saber mas acerca del bloqueo, si nuestro livebox esta actualmente bloqueado o información acerca de como desbloquearlo mirar este tutorial.

En el caso particular de este tipo de conexión (RFC 1483 bridged) para poder usarla el router livebox tiene que estar obligatoriamente desbloqueado.

Hechas estas aclaraciones los pasos a seguir para configurar la conexión son:

Entramos a la configuración del router poniendo en un navegador su ip privada (por defecto 192.168.1.1), nos pedirá usuario (por defecto admin) y contraseña de acceso (por defecto admin). Si hemos cambiado alguno de estos datos con anterioridad debemos usar los nuevos valores para acceder al router.

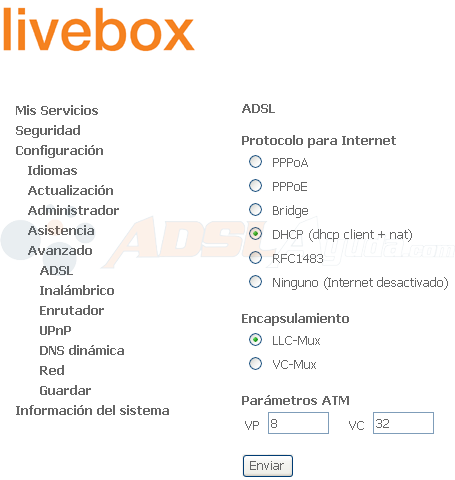

Una vez dentro de la configuración debemos ir al apartado Configuración -> Avanzado -> ADSL, la pantalla que nos aparecerá será similar a esta:

Donde podemos seleccionar el tipo de protocolo (en el ejemplo «DHCP (dhcp client + nat)«), el tipo de encapsulado (en el ejemplo LLC) y los valores de VPI / VCI (en elejemplo 8 / 32).

Finalmente pulsamos el boton Enviar para guardar los cambios (después de pulsar el router se reiniciará).

Todos estos datos son proporcionados por nuestro ISP por carta o llamando por teléfono. Si hay alguna diferencia entre el ejemplo de este tutorial y los datos que nos proporciona nuestro ISP debemos usar los del ISP.
