Configurar el Router en Monopuesto con IP dinámica
Versión de documento: 1.0.
Autor: Luis Cembellín. [email protected]
Fecha Agosto 2003.
Vamos a poner el router US Robotics en monopuesto con IP dinámica. Yo he elegido ponerlo en monopuesto principalmente porque:
1.- Solo tengo un PC para salir a internet.
2.- La IP pública se le asigna al PC y no al router por lo que se eliminan todos los problemas de mapeo de puertos.
Con esto me evito problemas con emule, msn, mirc etc etc.
El siguiente procedimiento me ha funcionado con la conexión de ya.com y el router US ROBOTICS 9003 en un PC conectado al router mediante la tarjeta ethernet.
1. REQUISITOS
Se parte de un router US Robotics configurado con la utilidad que viene en el kit adsl con IP dinámica y habiendo probado que tenemos conexión a internet.
En mi caso particular tengo el firewall del router desactivado y la versión de firmware de abril de 2003. Mi sistema operativo es Windows XP con Service Pack 1.
Esto deja al router como cliente PPPoE, IP 192.168.1.1. En la tarjeta del PC tendremos la IP 192.168.1.3.
Vamos a cambiar el router de modo cliente a modo bridge. El cliente PPoE será el propio PC.
Para ello necesitamos un cliente PPPoE para el PC.
El que a mi me funciona y es freeware es RASPPPoE.
Os lo podéis bajar de http://www.raspppoe.com/RASPPPOE_098B.ZIP
Una vez que lo bajéis lo descomprimís en un directorio temporal.
2.- CONFIGURAR EL ROUTER.
Como ya dije anteriormente el router tiene que estar configurado con la aplicación del Kit adsl y navegando. A partir de aquí modificamos su configuración.
Lo que hacemos es entrar por web a la dirección http://192.168.1.1 e introducir el usuario root con password 12345.
Después de esto entramos en el menú Wan setup.

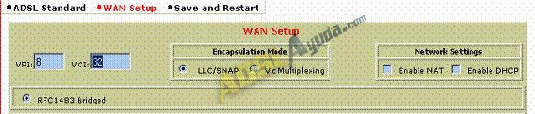

Tenemos que poner el VPI 8 VCI 32 y marcar modo bridge. Quitamos el NAT y el DHCP. Yo he quitado el DHCP y he puesto en mi tarjeta ethernet la dirección fija 192.168.1.3. No he probado esta configuración con el DHCP habilitado.
A continuación pulsamos Modify en el botón inferior. El resultado debería ser este:
Después de esto salvamos los cambios y reseteamos el router.
3.- CONFIGURAR EL PC.
Tenemos que añadir el protocolo PPPoE al PC, para ello:
En Windows XP vamos a Inicio, Configuración, Conexiones de red. Abrimos la Conexión de área local que corresponde a la tarjeta ethernet.
Pulsamos en propiedades y a continuación en instalar.

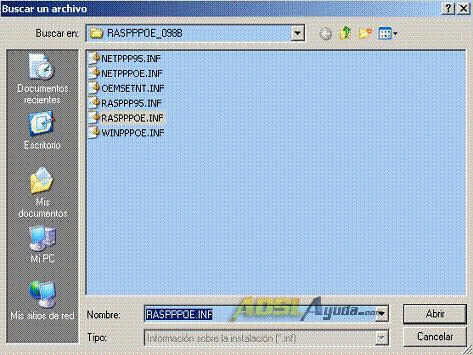

Seleccionamos protocolo y agregar, le decimos utilizar disco. A continuación seleccionamos el directorio temporal donde está RASPPoE.
Seleccionamos RASPPPOE.INF e instalamos el protocolo.

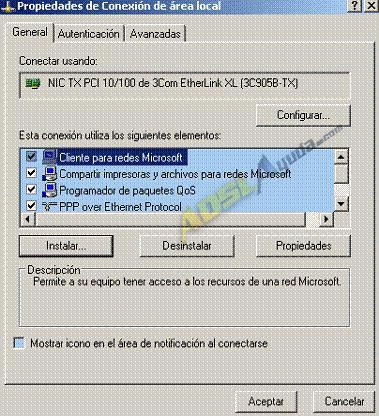

Una vez hecho esto nos aparecerá en propiedades de conexión de área local el nuevo protocolo.
4.- FUNCIONAMIENTO.
¿ Os acordáis del acceso telefónico a redes cuando teníamos un MODEM ?
Bien pues hay que hacer algo parecido para iniciar la sesión PPP.

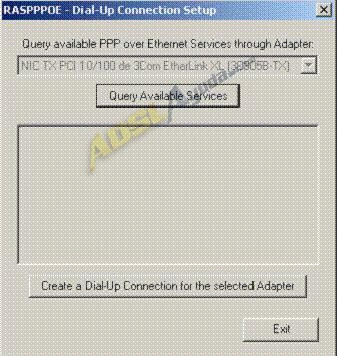

Primero vamos a comprobar si existe un servicio de PPP al otro lado de la ADSL. Para ello ejecutamos el fichero RASPPPOE.EXE del directorio temporal.
Pulsamos el botón Query Available Services.

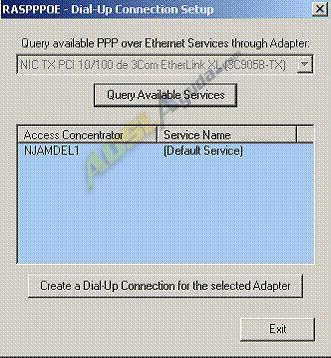

El servicio NJAMDEL1 en mi caso es el que nos va a autentificar en la red y nos va a proporcionar la IP dinámica.
A continuación pulsamos el botón Create a Dial-Up Connection. Y aparecerá en el escritorio un acceso a la conexión Dial-Up. Esto sólo hay que hacerlo una vez.
Hacemos doble clic en el iconno y ponemos nuestro nombre de usuario de ya.com y el password y le damos a marcar.
Después de esto nuestro PC obtendrá en el protocolo PPPoE una IP pública.

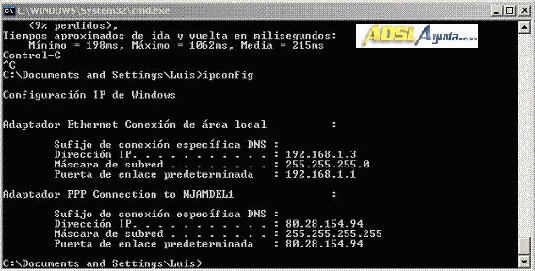

El resultado de teclear IPCONFIG en el modo de comandos es:
Es decir:
1.- La tarjeta ethernet sigue teniendo la IP 192.168.1.3 por lo que seguimos teniendo conexión con el router en la 192.168.1.1
2.- EL adaptador PPP tiene la IP dinámica.
Recordad que ahora necesitamos ejecutar el icono de Dial-Up cada vez que encendamos el PC y queramos entrar en internet.
Saludos.
