CONFIGURACIÓN EN MULTIPUESTO PARA IP FIJA

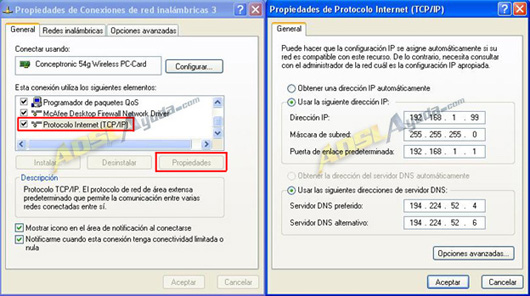

La dirección IP por defecto del router puede ser 10.0.0.1 (o según el manual 192.168.1.1). Para poder conectar con él deberemos configurar nuestra tarjeta de red en el mismo rango o bien ponerla para que obtenga una dirección IP automáticamente, puesto que el servidor DHCP del router debería venir activado. Esto lo hacemos en la pantalla de propiedades del protocolo TCP/IP de nuestra tarjeta de red.
DATOS DE PARTIDA:
Debemos tener presentes los datos que nos haya dado nuestro proveedor de Internet sobre nuestra conexión, en particular, IP Pública, Máscara Pública y Puerta de enlace remota.
En el caso de que no conozcamos la IP de la puerta de enlace remota podemos calcularla con la siguiente fórmula:
Puerta de enlace remota = (Dirección IP Pública) AND (Máscara de subred) + 2 , donde AND es una función que podemos encontrar en la calculadora de windows en su modo científico. De esta manera, las operaciones que tenemos que realizar son las siguientes:
80 AND 255 = 80
38 AND 255 = 38
43 AND 255 = 43
128 AND 192 = 128 (+2 = 130)
Luego la puerta de enlace remota será: 80.38.43.130.
PROCEDIMIENTO:
El acceso web esté habilitado por el puerto 8063, así que para acceder al router tendremos que introducir en el navegador ip_del_router:8063 (ejemplo: 10.0.0.1:8063). Las claves predeterminadas de acceso son: Usuario: admin. Contraseña: admin.
Accederemos a la pantalla inicial de la web de configuración del router.
Vamos al apartado Advanced Setup -> WAN. Si tenemos una configuración existente, la mejor opción es borrarla para así partir de 0. Marcamos las casillas Remove para a continuación pulsar el botón Remove.
De esta manera quedará borrada la configuración del proveedor de Internet y podremos comenzar desde el principio. Pulsaremos el botón Add. En el ejemplo introduciremos los valores para Telefónica (sería válida también para ya.com). Para cualquier otra compañía simplemente habrá que introducir los parámetros que nos proporcione.

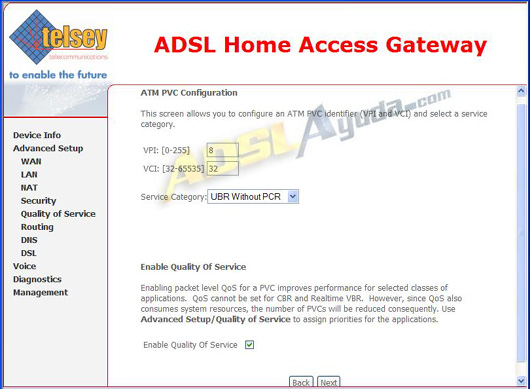

- VPI: 8, VCI: 32. Pulsamos en la tecla Next.
- Service Category: UBR Without PCR.
Pulsamos Next. En la siguiente pantalla marcamos:
- IP over ATM (IPoA).
- LLC/SNAP-ROUTING.

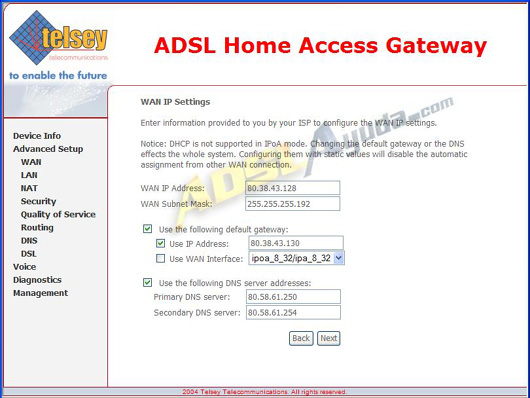

Pulsamos el botón Next. Llegaremos a la pantalla en la que debemos introducir los valores de nuestra IP pública.
- WAN IP Address: Nuestra IP pública. En el ejemplo 80.38.43.128.
- WAN Subnet Mask: Nuestra máscara de subred pública. En el ejemplo 255.255.255.192.
- Use the following default gateway: Marcaremos este campo.
- Marcaremos la opción Use IP Address. Ahí colocaremos nuestra puerta de enlace remota: 80.38.43.130
- Use the following DNS server addresses: Marcaremos este campo e introduciremos las direcciones de los servidores DNS que nos haya proporcionado nuestro proveedor de Internet.
Pulsaremos el botón Next. Estamos en la pantalla de Network Address Translation (NAT). Es necesario marcar todas las casillas.

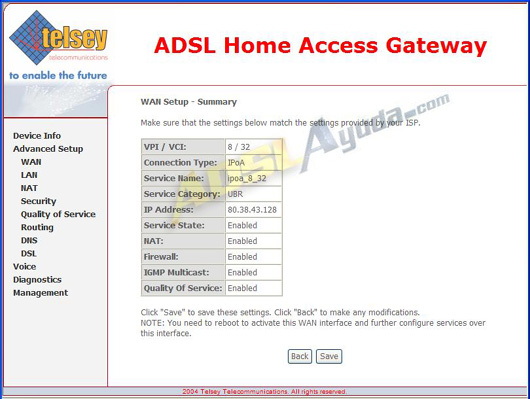

Pulsamos una vez más en el botón Next. Nos mostrará un resumen de los parámetros de configuración que hemos introducido.
Para confirmar pulsamos el botón Save y volveremos a la pantalla inicial de WAN Setup. Para que la configuración se guarde y se active debemos pulsar el botónSave/Reboot.
En ese momento el router guardará los datos y se reiniciará. Tardará un par de minutos en volver a estar operativo.
Si hemos introducido correctamente todos los valores, hemos finalizado la configuración de nuestra conexión a Internet. Ahora debemos repasar si nuestros PCs también lo están.
En el caso de que decidamos configurar nuestra red con direcciones fijas para los ordenadores, debemos introducir los valores de las DNS en el apartado correspondiente de la configuración del protocolo TCP/IP del adaptador de red que estemos usando para comunicar con el router.
En el caso de que hayamos optado por dejarlos en «Obtener una dirección IP automáticamente» debemos verificar que hemos activado y configurado el servidor DHCP del router. El procedimiento se puede seguir en el apartado «Configuración de los valores de la red local» de la sección del router.
Manual realizado por Ar03 para www.adslayuda.com. © 2006
