CONFIGURACIÓN CON IP DINÁMICA Y PPPoE EN MULTIPUESTO. Router Xavi 7768r

Este router ya viene en multipuesto con IP dinámica de fábrica. Pero en el caso de que lo hayamos cambiado, vamos a explicar cómo se configura así sin tener que hacer un reset. Lo configuraremos con los datos de telefónica, que es el que está ofreciendo este router.

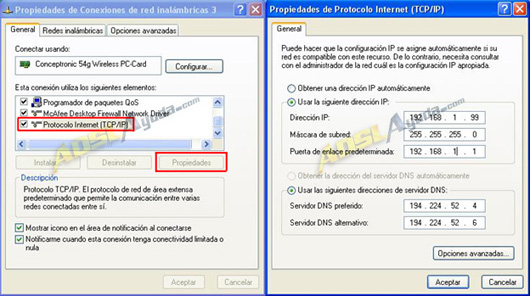

Primero configuraremos la tarjeta de red. Vamos a Panel de Control, Conexiones de red. En la pestaña «General», en Protocolo TCP/IP, ir a las Propiedades. Allí lo configuraremos de la manera siguiente:



Suponemos que la dirección IP del router está tal y como viene de fábrica, que es 192.168.1.1

Para configurar manualmente las tarjetas de red de los PCs podemos poner cualquier dirección IP desde la 192.168.1.2 hasta la 192.168.1.254.

Máscara de Subred: 255.255.255.0 (ya nos sale automáticamente al poner la IP)

Puerta de enlace predeterminada: 192.168.1.1 (es por donde entramos al router).

DNS primaria: 80.58.61.250

DNS secundaria: 80.58.61.254

Si queremos que el router asigne automáticamente las direcciones IP a los PCs de la red, debe estar activado el servidor DCHP. El router pone las IP a partir de 33. Para activar o desactivar el DHCP:

Entramos en el router: http://192.168.1.1. Vamos a Configuration, DHCP Server Pulsamos Enable o Disable, según lo que queramos hacer.



Seguimos ahora con la configuración del router.

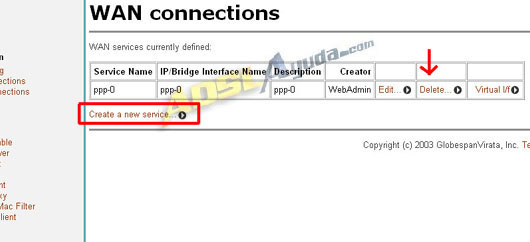

Entramos en el menú de Configuration, apartado Wan connections. Tendremos lo siguiente:



Como la conexión que hay no nos interesa, le damos a «Delete»

Ahora crearemos la conexión que nos interesa. Pulsamos en «Create a new service«. Marcamos la opción «PPPoE routed«.

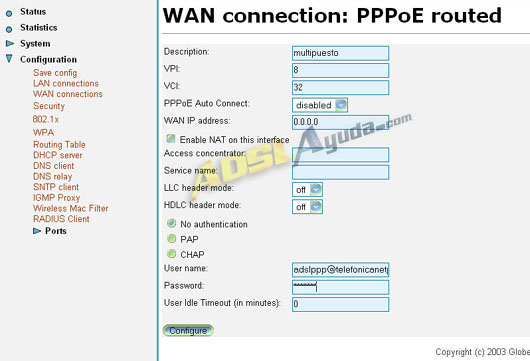

En la siguiente pantalla tendremos que poner los siguientes datos:



• Description: cualquier nombre nos sirve.
• VPI: 8
• VCI: 32
• Enable NAT on this interface: Debe estar marcada.
• Username: adslppp@telefonicanetpa
• Password: adslppp

Ahora le damos a «Configure«. Después guardamos los cambios en Configuration, Save Config.

Ya tenemos configurado nuestro router para IP dinámica y en multipuesto.

Manual realizado por koerma para www.adslayuda.com.
