ACCESO DE UNA RED A INTERNET A TRAVÉS DE UN ROUTER EN MONOPUESTO
Supongamos que tenemos un router y queremos tenerlo en monopuesto para que en un equipo funcionen sin problemas las aplicaciones (juegos, envío de archivos por irc, video conferencia en messenger o netmeeting, etc…)
Pero además tenemos una red con varios ordenadores más… y queremos que tengan también acceso a internet.
Bien, vamos a explicar cómo tenemos que configurar la red para que esto sea posible:
DATOS DE PARTIDA:
Disponemos de un router con hub incorporado (3com, Zyxel,…) o de un router + un hub al que se conectan los ordenadores de la red (SpeedStream, Comtrend,…)
Suponemos que ya tenemos configurado el router en monopuesto y 1 PC con acceso a internet.
Debemos contar también con un programa que sirva como servidor proxy instalado en ese ordenador. En este ejemplo he utilizado el programa Winproxy 1.5, versión Shareware del año catapún, que ocupa 290 ridículos Kb y es muy facilito de configurar para el navegador (no tanto para el resto de las cosas). Otros programas más modernos y sofisticados serán posiblemente más eficaces que éste…
El ordenador que está en monopuesto tendrá la configuración del TCP/IP de la tarjeta de la siguiente manera:
En este caso, los datos de nuestra conexión ADSL son:
- IP Pública: 80.34.124.255
- Máscara Pública: 255.255.255.0
- Puerta de enlace remota: 80.34.124.2
- DNS las que nos haya dado nuestro proveedor.
Estos datos deberán aparecer así, si lo tenemos configurado en obtener una dirección IP automáticamente, lo deberemos configurar de forma manual.
Vamos a configurar sobre el protocolo TCP/IP una segunda red, en rangos de direcciones locales.

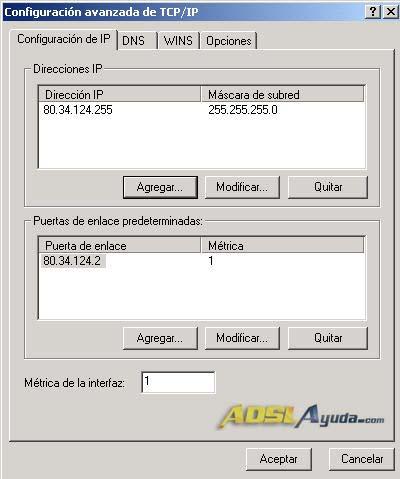

Pinchamos en la casilla Avanzada..
..y aparecemos en el cuadro superior. Pulsamos el botón agregar e introducimos el segundo TCP/IP para esta tarjeta:
Dirección IP: 10.0.0.1

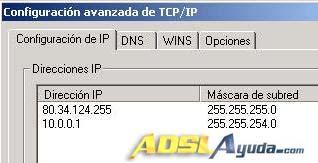

Máscara de subred: 255.255.254.0 (siempre debe ser distinta de la máscara pública). El cuadro nos quedará así:
CONFIGURACION DE LOS ORDENADORES CLIENTES:
Ahora configuramos el protocolo TCP/IP del ordenador que queremos conectar según el cuadro de la izquierda. Para añadir más ordenadores, únicamente ir colocando direcciones ip sucesivas…10.0.0.3….10.0.0.4…etc, con los mismos datos de máscara de subred y puerta de enlace que aparecen ahí.
Seguiremos poniendo las DNS de nuestro proveedor de internet.
Y por último deberemos configurar el navegador, al menos en el caso del programa Winproxy.
Tendremos que configurar el navegador para indicarle que debe buscar un servidor proxy para conectar a internet…Y se le indica de la siguiente manera:

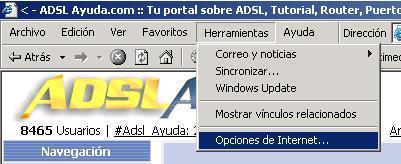

En el navegador, en Herramientas —> Opciones de Internet —> pestaña Conexiones, pulsamos el botón Configuración de Lan…

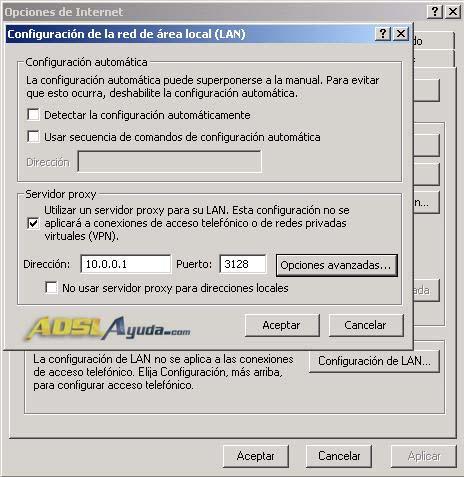

Una vez allí, en el apartado Servidor proxy, activamos la casilla Utilizar servidor proxy para su Lan…
En la casilla Dirección se coloca la IP del PC servidor (en el ejemplo era 10.0.0.1), o bien su nombre de red, de la siguiente manera: http://nombre_de_pc.
El puerto para el winproxy es el 3128, et voilá…navegador funcionando.
Creo que no es necesario que diga que para que todo esto funcione, el programa que hace de servidor proxy (en este caso el Winproxy…versión de evaluación) debe estar ejecutándose en el ordenador que hará las funciones de servidor…por lo que este ordenador deberá estar encendido para que los demás naveguen,…si no es así el asunto no funcionará.
En principio los firewall pueden fastidiar el asunto, por eso yo recomiendo siempre configurarlo todo y probar sin firewall ninguno o desactivados completamente, cuando funcione, ya habrá tiempo para dar con la configuración correcta del firewall.
Para configurar el winproxy este, ponemos en el navegador del ordenador servidor lo siguiente: http://nombre_del_pc:3129 o bien http://localhost:3129 (tal cual está puesto ahí), y nos saldrán las opciones de configuración. Por supuesto también en Inicio->Programas->Winproxy->Winproxy Administration. Pero ATENCIÓN, para acceder a las opciones de configuración del programa, éste debe estar en ejecución.
El winproxy y otros programas similares más modernos se pueden conseguir en la sección de descargas de www.Adslayuda.com.
P.D. 2ª OPCIÓN DE CONFIGURACIÓN DE LA RED.
Existe una segunda opción de configuración de la red local. Consiste en definirla en el rango de la IP Pública para el resto de los ordenadores. De esta manera si el ordenador que está en monopuesto tiene la IP que hemos puesto antes como ejemplo, la red quedaría de la siguiente manera:
Ordenador Servidor en Monopuesto:
- Dirección IP: 80.34.124.255 (La IP públlica de nuestra adsl)
- Máscara de subred: 255.255.255.0 (La máscara pública)
- Puerta de enlace remota: 80.34.124.2 (La puerta de enlace remota de nuestra adsl)
- DNS: Las de nuestro proveedor.
Resto de los ordenadores de la red:
- Dirección IP: 80.34.124.xxx (donde xxx puede ser desde 1 a 254, ya que en nuestro ejemplo tenemos ocupado 255 con el pc servidor, es decir nuestra ip pública).
- Máscara de subred: 255.255.255.0.
- Puerta de enlace remota: 80.34.124.255 (La IP del ordenador servidor).
- DNS: Las de nuestro proveedor.
La configuración del servidor proxy igual que en la explicación anterior.
Es una manera menos elegante (bastante menos elegante que la primera), pero también funciona.
Documento elaborado por Ar03 para www.AdslAyuda.com.
