GUARDAR O RECUPERAR LA CONFIGURACIÓN EN UN CT-500
Una opción muy útil que posee el módem/router Comtrend CT-500 es la de permitírnos guardar la configuración que tenga establecida o bien restaurar una configuración que tengamos previamente guardada.
Las configuraciones se guardan en un archivo que es transferido a un directorio, previamente seleccionado, del ordenador y que, posteriormente, pueden ser recuperadas y transferidas desde el ordenador al módem/router. Estos procesos se ejecutan mediante transferencias por TFTP.
Para poder realizar dichas transferencias de configuraciones, será necesario tener instalado, en el ordenador desde el que queramos guardar o recuperar una configuración, un programa servidor de TFTP.
____________________________
1. SERVIDOR TFTP
Existen diversos programas servidores de TFTP pero, en este documento, se utilizará el tftpd32, programa freeware muy sencillo y efectivo, que podemos descargar de esta web:
La versión más reciente de este programa es la v2.73
Este programa no requiere instalación. Después de descargar el archivo tftpd32.273.zip correspondiente a la versión 2.73 y descomprimirlo, obtendremos estos cuatro archivos:
file_id.diz
TFTPD32.HLP
tftpd32.exe
uninst.exe
Colocaremos estos archivos en un subdirectorio del disco c:>, por ejemplo, c:tftpd32
____________________________
2. EJECUTAR EL PROGRAMA SERVIDOR TFTP
Para lanzar el programa, simplemente daremos un doble clic en el ejecutable tftpd32.exe

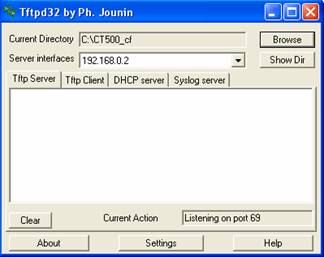

El programa se ejecutará y nos mostrará la siguiente pantalla:
En esta pantalla del programa servidor TFTP, usando el botón Browse, localizaremos el directorio donde deseemos guardar la configuración o donde tengamos almacenado el archivo de configuración para restaurar y en la ventana Server interfaces pondremos la IP del ordenador desde el que efectuemos la transferencia.
____________________________
3. BACKUP DE LA CONFIGURACIÓN
Deberemos tener el programa TFTP arrancado y configurado tal como se ha descrito en el apartado anterior. También deberemos tener el módem/router encendido y conectado con el ordenador desde donde se realice la transferencia con el correspondiente cable de red.
Ahora accederemos a la configuración del módem/router por cualquiera de sus interfaces: consola, TELNET o WEB.
____________
3.1. Upload mediante acceso por consola o TELNET
Podemos acceder a la configuración del módem/router a través del interfaz de consola del mismo, usando el correspondiente cable serie entre el módem/router y el ordenador y utilizando un programa emulador de terminal configurado con los siguientes parámetros:
Bits por segundo: 9600
Bits de datos: 8
Paridad: Ninguna
Bits de parada: 1
Control de flujo: Ninguno
Si accedemos al módem/router mediante una sesión de TELNET desde Windows, tendremos que ir a Inicio/Ejecutar y escribir en la ventana el comando:
telnet 192.168.0.1
(o la IP privada del módem/router que tenga nuestro CT-500)
Utilizando cualquiera de estos dos métodos, accederemos al mismo menú de configuración del módem/router.
Una vez hayamos accedido a la página principal del menú de configuración del módem/router, iremos al menú MAIN/UTIL/TFTP y nos aparecerá la pantalla mostrada a continuación:
Dentro de esta pantalla, rellenaremos los correspondientes apartados tal como se expone a continuación:
TFTP Server IP Address: 192.168.0.2 (la IP del ordenador desde donde efectuemos el backup)
File Name: ct500.cfg (nombre que deseemos para el archivo donde guardar la configuración)
TFTP Option(TAB): Upload
Application Type(TAB): Configuration
Para “subir” el archivo de configuración al ordenador, pulsaremos la secuencia Control-S
____________
3.2. Upload mediante acceso por navegador WEB
Podemos efectuar la misma operación de guardado de la configuración del módem/router utilizando el acceso al mismo por navegador WEB.

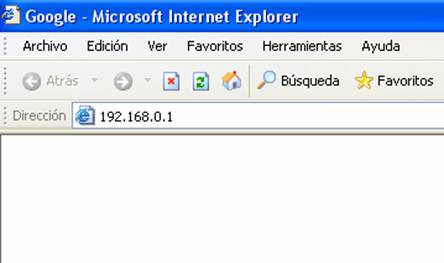

Para ello, escribiremos la IP privada del módem/router en la barra de direcciones del navegador WEB:

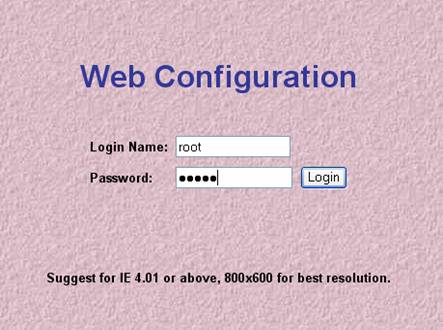

Pulsaremos la tecla INTRO y escribiremos las contraseñas del módem/router:

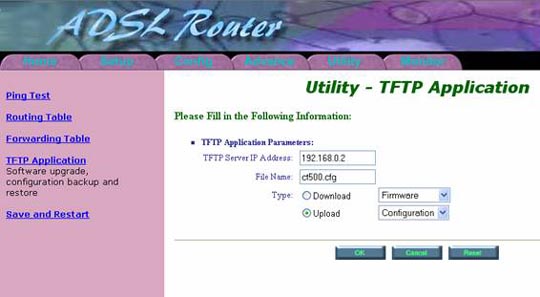

Ya dentro de la WEB de configuración, pulsaremos la pestaña Utility y seleccionaremos la opción TFTP Application, accediendo a la pantalla mostrada a continuación:
Rellenaremos esta pantalla con estos valores:
Ventana TFTP Server IP Address: 192.168.0.2 (o la IP del ordenador utilizado para la transferencia)
File Name: ct500.cfg (o el nombre que demos al archivo para guardar la configuración)
Marcaremos la opción Upload y la opción Configuration de la correspondiente ventana.
Finalmente, efectuaremos el upload pulsando sobre el botón OK

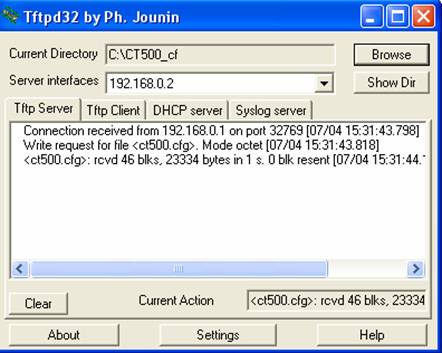

Independientemente del tipo de acceso al módem/router que hayamos utilizado (consola, TELNET o WEB), el programa servidor TFTP del ordenador nos mostrará el buen resultado de la operación con estos mensajes:

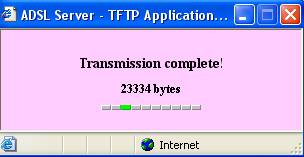

También se nos mostrará la siguiente ventana de diálogo que nos indicará el progreso y finalización correcta de la transferencia del archivo de configuración al ordenador:
____________________________
4. RESTAURAR UNA CONFIGURACIÓN GUARDADA (RESTORE)
4.1. Restore mediante acceso por consola o TELNET
Para restaurar en el módem/router una configuración que tengamos guardada en un archivo, deberemos seguir los mismos pasos descritos anteriormente en cuanto a la ejecución del programa servidor TFTP y el acceso al programa de configuración del módem/router.
Las diferencias estarán en las opciones a elegir en el programa configurador del CT-500.
Si efectuamos el acceso por consola o TELNET, deberemos configurar el menú TFTP del módem/router con las siguientes opciones:
TFTP Server IP Address: 192.168.0.2 (o la IP asignada al ordenador)
File Name: ct500.cfg (o el nombre que tenga el archivo que guarde la configuración)
TFTP Option(TAB): Download
Application Type(TAB): Configuration
Para iniciar la transferencia de la configuración desde el archivo almacenado en nuestro ordenador hasta el módem/router, pulsaremos la secuencia de teclas Control-S
Finalmente, salvaremos la nueva configuración y reiniciaremos el módem/router.
Para ello, pasaremos a la pantalla MAIN, seleccionaremos la opción [WRITE] y contestaremos Y cuando el módem/router nos pregunte This will write configuration to flash!! (Y/N) y luego contestaremos de nuevo Y para que se reinicie.

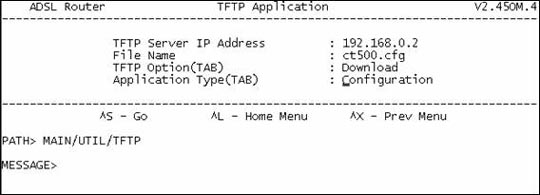

La pantalla de consola o TELNET será similar a la mostrada aquí debajo:
____________
4.2. Restore mediante acceso WEB
En caso de utilizar el interfaz configurador WEB del módem/router, deberemos seleccionar las siguientes opciones en la pantalla Utility -TFTP Application:
TFTP Server IP Address: 192.168.0.2 (o la IP asignada a nuestro ordenador)
File Name: ct500.cfg (o el nombre del archivo en que guardemos la configuración a restaurar)
En el apartado Type, marcaremos la opción Download y en el desplegable correspondiente, seleccionaremos la opción Configuration.
A continuación, iniciaremos la transferencia del archivo al módem/router pulsando sobre el botón OK.
Y, finalmente para que la nueva configuración del módem/router quede guardada, tendremos que pulsar sobre la opción Save and Restart del menú izquierdo de la pantalla y luego en Restart

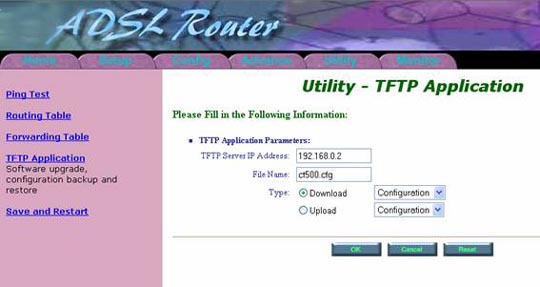

En la siguiente imagen se muestra el aspecto que ofrece la pantalla de configuración WEB del módem/router, apartado Utility – TFTP Application:
___________________________________________
Documento elaborado por Tatolino para www.adslayuda.com
