Conexión del Router DSL-500 ADSL

Con el PC APAGADO y el material disponible, fuera de la caja de embalaje, procedemos a poner cada cosa en su sitio, es decir a conectar todo.
1º.- El cable RS-232 (DB-9 a DB-9) para la conexión a consola, lo conectamos, al puerto COM 1 o COM 2 (uno de los dos) el que este libre, y a la entrada del router.
Esto no tiene mayor dificultad, debido a que es materialmente imposible «equivocarse».
2º.- Cada cable sólo tiene una manera de conectarse, salvo el cable Ethernet, LAN Estándar IEEE 802.3 10BASE-T Ethernet, (el que va a la tarjeta de Red y al Router), que indistintamente se puede conectar a cualquiera de sus extremos, tanto al router como a la tarjeta de red Ethernet, previamente montada en cualquier «slot» PCI, libre, en la Placa Base de nuestro PC.
3º.- El cable telefónico de pares trenzados apropiado para conexiones ADSL, un extremo lo conectamos a la «roseta» o «microfiltro», y el otro extremo al Router.
4º.- El adaptador de corriente de 12 VDC, se conecta al Router y a la Red Eléctrica.
Posiblemente y aún con el PC APAGADO, se enciendan las luces del Router de entrada de «Tensión-Power», esto es importante, indica que el Router esta «vivo», es decir en principio funciona.

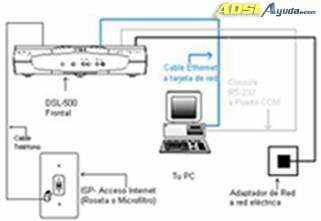

Así debe quedar para conexión UN SÓLO ORDENADOR:
