Gestión de puertos mediante navegador en el Router Speed Stream 5660
Datos de partida: Necesitamos conocer la dirección ip del router (puerta de enlace) y la dirección ip del ordenador al que queramos «abrir» el puerto.

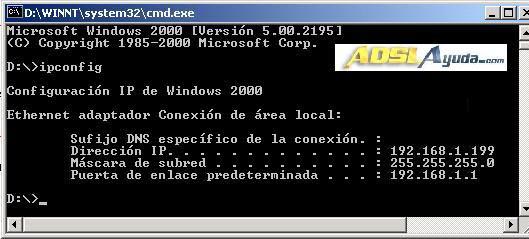

Para averiguarlas abriremos una ventana de ms-dos (Inicio -> Ejecutar -> command en win 98) (Inicio -> Ejecutar -> cmd en win 2000 / xp) y ejecutaremos el comando winipcfg para windows 98 o ipconfig para windows 2000 / xp.
Esto nos dará los datos que buscamos:
1.- La ip local de nuestro pc (campo Dirección IP), que deberemos apuntar porque la usaremos posteriormente (en este caso 192.168.1.199).
2.- La máscara de subred.
3.- La ip de la puerta de enlace (campo Puerta de enlace predeterminada), que será el dato que deberemos introducir en la barra de direcciones del navegador para acceder a la configuración por web del router (en el ejemplo 192.168.1.1).

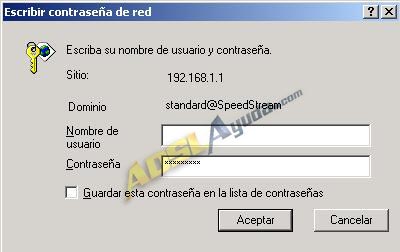

Por tanto, abriremos el navegador y pondremos la dirección de la puerta de enlace. Deberá aparecer la siguiente pantalla:

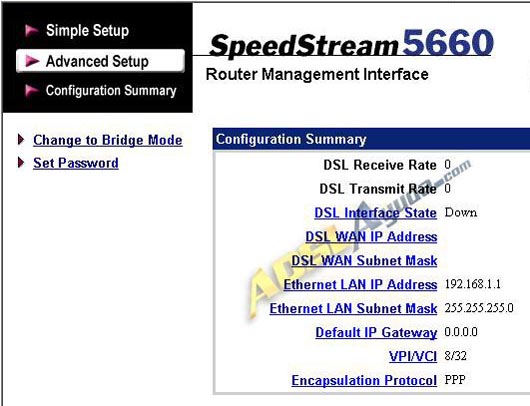

Introduciremos la contraseña, que habitualmente para los routers de telefónica será adminttd, aunque puede variar (admintde, admintte, ttdadmin, 1234, etc). Esto nos dará acceso al router:

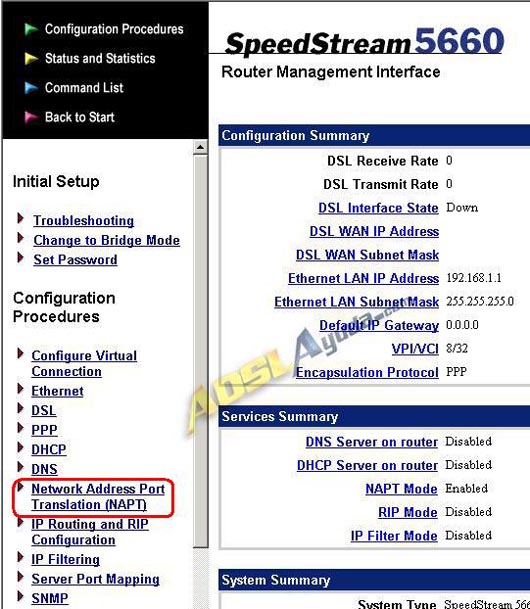

Debemos ir a la opción del menú superior izquierda Advanced Setup, al pulsarla aparecerán muchas más opciones en el menú.
De entre ellas seleccionamos Network Address Port Translation (NAPT), que nos llevará a otra pantalla:

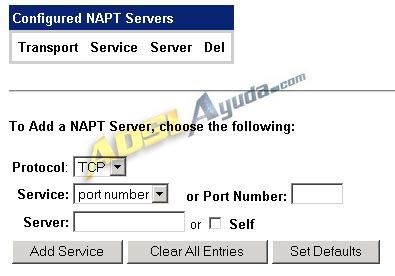

Seleccionamos Configure NAPT Servers y, por fin, llegamos a la página en la que introduciremos los puertos que queramos abrir:
Hay que ir a la parte inferior de esta pantalla, e introducir los datos en el cuadro que aparece.
Protocol: TCP, UDP o GRE
Service: Aquí nos pide que elijamos un servicio de los preconfigurados en el router o bien el número de puerto que nosotros elijamos.
Para poner un puerto concreto dejamos en la casilla Service la opción port number y en la casilla Port Number introducimos el número de puerto.
Server: Aquí pondremos la ip local del pc que queramos que haga de servidor para la aplicación que estemos configurando.

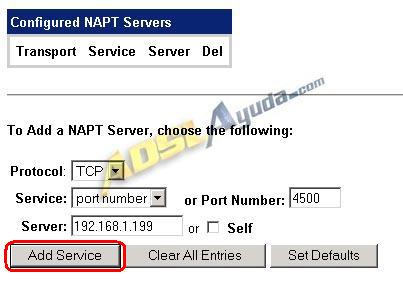

En el ejemplo siguiente se está «abriendo» el puerto 4500 TCP al pc cuya ip local es 192.168.1.199:
Para terminar el proceso, pulsamos en el botón Add Service. Esto guardará la operación y activará el puerto.

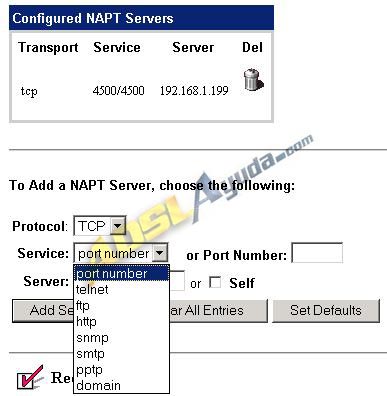

Ahora tendremos una entrada en la lista de Configured NAPT Servers.
Para configurar un servidor telnet, ftp, http, etc, bastaría con elegir el servicio correspondiente de entre los posibles en el menú desplegable Service, y proceder como se ha explicado anteriormente.
Documento elaborado por Ar03 para https://www.adslayuda.com/ con el Router Speed Stream 5660 de Hard_007.
© 2004
