Refrigerar Router 3Com 812

Bueno gente, como nuestro querido 3comy se calienta más que un viejo viendo la del plus…
Vamos a hacerle unos apaños pero primero de todo veamos una comparativa de los 2 chipsets más importantes del router a completo rendimiento:

Chipsets ‘ alcatel-dynamite y motorota

Sin refrigerar ‘ alcatel ~45ºC motorota ~38ºC
Con disipador ‘ alcatel ~39ºC motorota ~32ºC
Con disipador y ventilador ‘ alcatel ~25ºC motorota ~25ºC

– Material

– Disipador con o sin ventilador ( yo usaré un Thermaltake para GF4 )

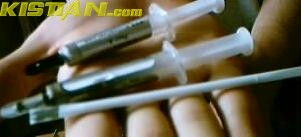

– Pasta térmica adhesiva ( yo usaré la artic silver)
– Tornavís plano, (estaño y soldador es opcional pero mejor tenerlo :))

– Procedimiento

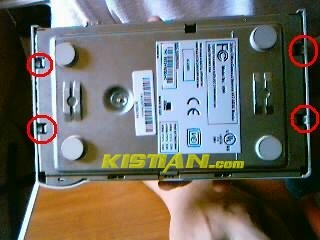

1- Quitamos la tapa del router con la ayuda del tornavís (tiene 5 pestañas que hay que quitar)

Podéis emplear fuerza ya que la carcasa es resistente

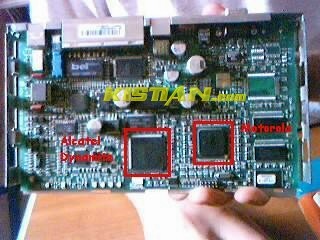

2- localizamos el/los chipsets a pegarle el disipador

El mas importante a disipar es el Alcatel dynamite

3- colocamos el disipador para ver que tal queda por si hay que retocar algo

En mi caso tengo que limar unos jumpers que hay inferiormente que yo al menos jamás los he usado ni creo que los vaya a usar 😉

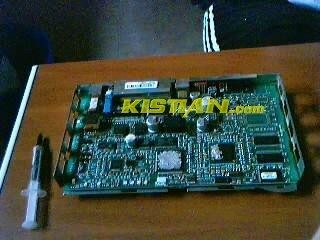

4- cojemos la pasta térmica, leemos las instrucciones y la aplicamos sobre la superficie del chipset (en mi caso me abarca los 2 casi 🙂

en mi caso, he puesto un poco de pasta también sobre el motorota, así lo refrigeraré y no lo unto todo ya que así no me saldrá pasta por el lado, quedará mas limpio y no necesita tanto contacto ya que se calienta menos

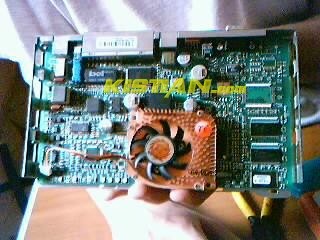

5- pegamos el disipador y esperamos el tiempo que indique el fabricante para que se seque.

Si queremos que el ventilador se alimente directamente del router (algo con mas merito jeje) nos fijaremos en esta zona

Fijaros los puntos 1,2,3 y 4. Tenéis que soldar el punto 2 con el cable positivo del router y el punto 4 con el negativo (si no os fiáis de mi, cojed un tester)

Id con cuidado para no hacer la soldadura voluminosa, que vaya plana junto al cable sobre el circuito para que se puede volver a poner en su sitio.

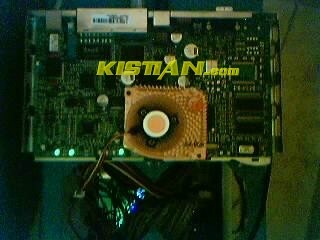

– Resultado final

Me ha quedado chulisimo jeje, tengo la desventaja que al usar un disipador tan grande no me entra la carcasa (aunque no la utilizo) pero si la quisiera acoplar únicamente debería limar un poco un trozo de metraquilato 😉
