REFRIGERACIÓN DEL ROUTER 3com Wireless 11g. (válido para SMC 7804 WBRA)

CAPÍTULO 1. Instalación de ventilador y disipadores.

Bueno, voy a hacer un pequeño tutorial para que el que quiera, refrigere el router sin mucho gasto ni esfuerzo. Total por menos de 6 euros. El ventilador y los disipadores los compré en PCbox.

Destacar que después de esto y con el firmware de SMC me funciona bien.

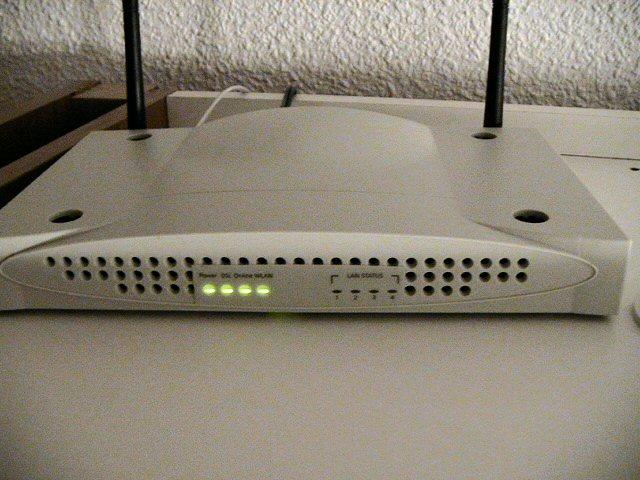

Primero hay que despejar el frontal del router ya que lo tiene perforado pero tapado por la pegatina. Yo la recorté para dejar los agujeros libres.

La tapa va encajada a presión con lo cual se quita haciendo palanca con un destornillador por los lados de la misma y tirando suavemente hacia fuera y arriba para sacarla.

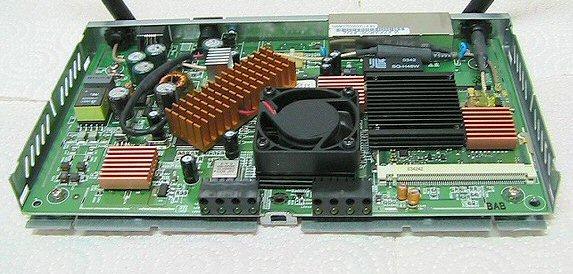

Aquí tenéis una perspectiva con todo instalado. Comentar que el ventilador es de tarjeta gráfica y al funcionar a 12vcc igual que el router sueldo el cable del mismo directamente al conector de entrada de alimentación de la placa. Los disipadores son de chipset y memorias recuperados de otros rollos míos.

Todo es fácil de conseguir y barato.

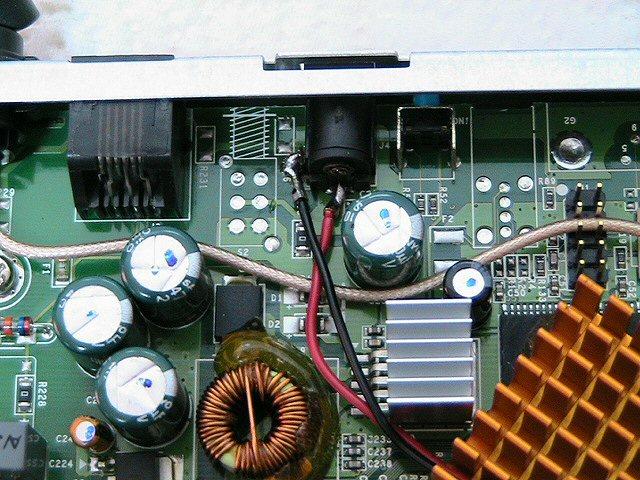

Por último una visión de cerca de la conexión del ventilador a la placa del router. Comentar que el cable rojo (+) se suelda en la parte trasera del conector, y el negro (-) a la parte lateral del mismo. (Importante, con un soldador de punta fina y poca potencia para no dañar componentes cercanos).

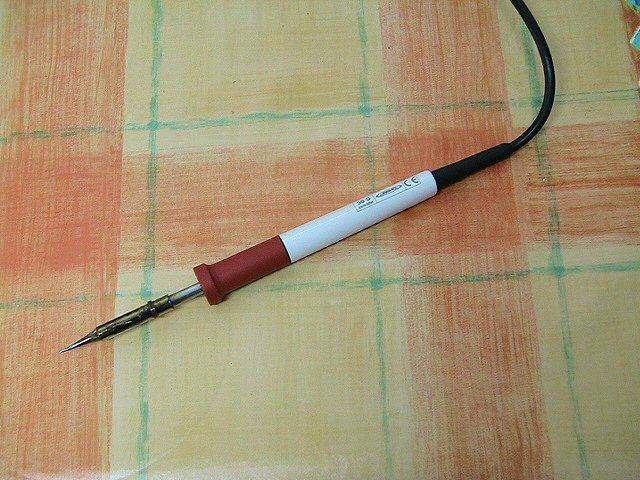

Los disipadores se pegan con un adhesivo térmico, (ya lo lleva cuando los compráis) o con silicona térmica adhesiva, que también es fácil de conseguir en cualquier tienda de informática. El soldador que yo utilizo es un JBC de 30w y un rollito de estaño fino tb, que se puede adquirir en cualquier tienda de electrónica.

Y ya está todo, con sólamente esto el router no se ha vuelto a colgar y nada de calentones. Con lo cual casi puedo asegurar que la mayoría de los problemas son por exceso temperatura y un cero para los de ya.com por ofrecer un producto tan defectuoso.

P. D. El ventilador es bastante silencioso, se escucha un leve siseo. (Para el que le moleste el ruido).

Salu2 a todos y gracias de nuevo porque este trasto me funciona gracias a todos vosotros.

CAPÍTULO 2. Refrigeración y silencio.

Aunque no hace mucho ruido, al tenerlo cerca me molestaba el ruidillo del ventilador (soy un poco maniático para lo del ruido constante). Para el que quiera «silencio total» y esté un poco más ducho en la materia voy a explicar una modificación que le he hecho para que no se oiga nada y se refrigere mejor si cabe.

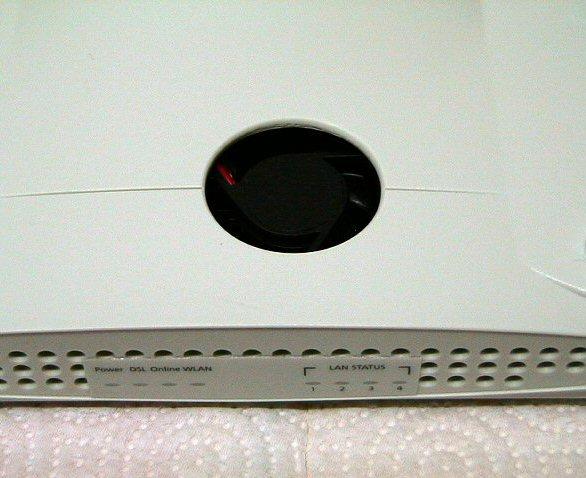

Primero hay que marcar bien donde se situa el ventilador respecto de la tapa. Yo lo hice con pegatinas de doble cara pegadas en la superficie del ventilador sin los tornillos puestos para que al taparlo se pegara a la tapa y me marcara su situación. El agujero a la tapa se lo he hecho con un taladro con corona de 40mm.

Una visión general del conjunto. El ventilador hay que instalarlo en vez de metiendo aire hacia el disipador, sacando aire del mismo, es decir al revés de como viene instalado cuando lo compras. Ello favorece que saque todo el aire caliente del interior del router en vez de meter aire de fuera. Los tornillos hay que cambiarlos por unos un poquito más largos.

Compras una resistencia de aprox. 80 ohmios 1/2 w en cualquier tienda de electrónica que no vale ni unos céntimos y se le suelda al cable rojo (+). Con esto lo que hacemos es reducir la velocidad de giro del ventilador en + o – el 50% de la que tiene ( de 5000 rpm a 2500), y el sonido que produce se hace imperceptible.

He comprobado que la refrigeración sigue siendo magnífica y después de 24h de la modificación la tapa apenas está templada y por la abertura de la tapa sale un airecillo caliente.

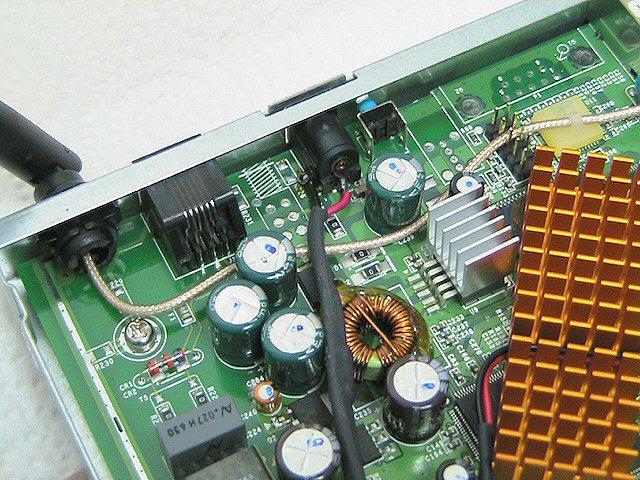

Una visión de cerca de la resistencia enfundada en funda termoretráctil y la conexión al conector de la placa. Para oír el sonido hay que pegar el oído al router.

Bueno, espero que os sirva de ayuda y a ver si entre todos hacemos de este router un equipo de aceptable calidad. (Ya que lo tenemos hay que sacarle el máximo partido).

P.D. Llevo 7 días seguidos descargando con la mula sin ningún problema. Salu2.

CAPÍTULO 3. Decoración navideña.

Confirmado, con el firmware SMC 0.85 me ha aumentado la media de descarga de eMule incluso navegando por la web a la vez y con estabilidad total. ¿Alguien sabe el porqué?, tb me he fijado que el router no funciona como antes (en los leds) los de online y wlan parpadean más a menudo, pero funciona bien y en el log no sale ninguna incidencia.

Hasta le estoy cogiendo cariño a este trasto, después de los cabezazos que me he pegado con él.

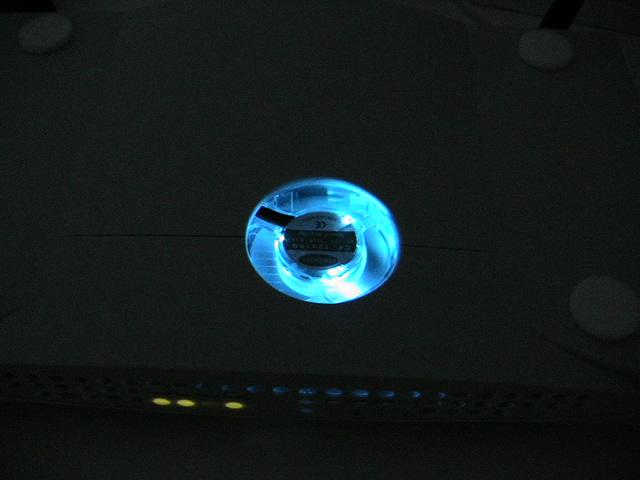

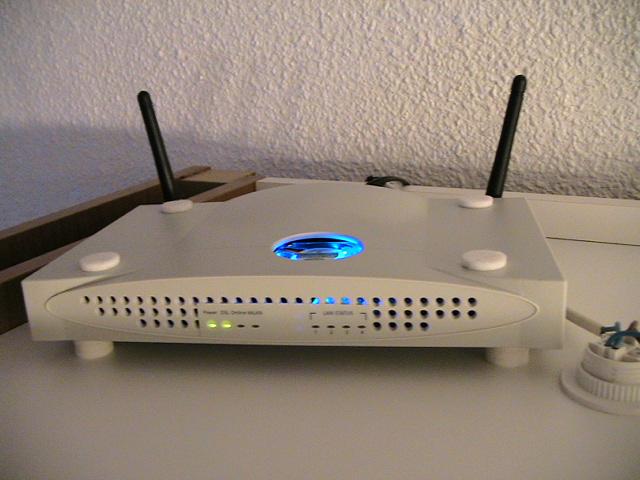

Aprovechando las Navidades lo he puesto de fiesta.

Salu2 a todos y Feliz Navidad.

Manual realizado por jexul y publicado en el foro de www.adslayuda.com el 17/12/2004.
