INFORMACIÓN GENERAL SOBRE EL ROUTER SMC 7904 WBRA2

1 – STATUS (Versión de firmware y otros datos).

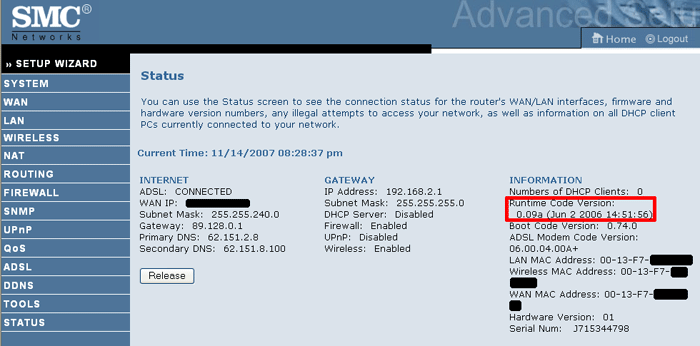

Apartado STATUS, la pantalla que nos aparecerá será similar a esta:

Columna INTERNET:
- ADSL: estado de la conexión (CONNECTED / DISCONNECTED).
- WAN IP: ip pública.
- Primary DNS: DNS primaria configurada en el router.
- Secondary DNS: DNS secundaria configurada en el router.

Columna GATEWAY:
- IP Address: ip privada del router.
- Subnet Mask: mascara de red usada en la LAN.
- DHCP Server: estado del servidor DHCP (Enabled / Disabled).
- Firewall: estado del firewall del router (Enabled / Disabled).
- UPnP: estado de la opción Universal Plug and Play del router (Enabled / Disabled).
- Wireless: estado de la red wireless (Enabled / Disabled).

Columna INFORMATION:
- Number of DHCP Clients: nº de clientes conectados al router usando DHCP.
- Runtime Code Version: versión del firmware instalada en el router (cuadro rojo en la captura de pantalla).
- LAN MAC Address: MAC del router para las máquinas conectadas por cable de red.
- Wireless MAC Address: MAC del router para las máquinas conectadas por wireless.
- WAN MAC Address: MAC del router usada para internet.

2 – ADSL I (Velocidad de sincronización, margen de ruido (SNR) y atenuación).

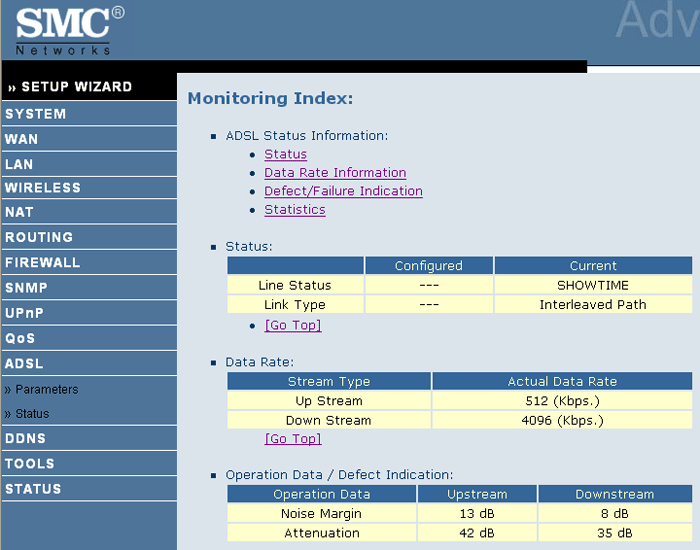

Apartado ADSL -> Status, la pantalla que nos aparecerá será similar a esta:

Data Rate: velocidad a la que esta sincronizando el router:
- Up Stream: velocidad de subida (en el ejemplo 512 Kbps).
- Down Stream: velocidad de bajada (en el ejemplo 4096 Kbps).

Operation Data:
- Noise Margin: margen de ruido (SNR):
  - Upstream: margen de ruido en la subida (en el ejemplo 13 dB).
  - Downstream: margen de ruido en la bajada (en el ejemplo 8 dB).
- Attenuation: atenuación:
  - Upstream: atenuación en la subida (en el ejemplo 42 dB).
  - Downstream: atenuación en la bajada (en el ejemplo 35 dB).

3 – ADSL II (Operation Mode).

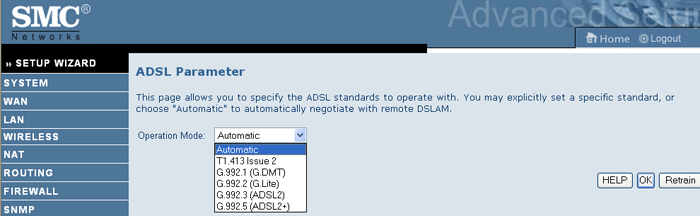

Apartado ADSL -> Parameters, la pantalla que nos aparecerá será similar a esta:

El router soporta varios standard ADSL (ADSL, ADSL2, ADSL2+) y aunque por defecto el Modo de Operación está en Automatic teoricamente se puede «forzar» la conexión para que sincronice con un Modo de Operación por debajo del standard ADSL que tenemos contratado, cosa que puede ser útil si tenemos problemas con la línea siempre que la máquina a la que estamos conectados en la central telefónica (DSLAM) lo permita.

4 – Filtros por MAC en el router.

El router dispone de dos filtros por MAC que están en sitios diferentes de la configuración y tienen diferente uso:

WIRELESS -> Access Control: solo para las máquinas conectadas por wireless.
FIREWALL -> MAC Filter: solo para las máquinas conectadas por cable de red.

5 – Wireless (Antena).

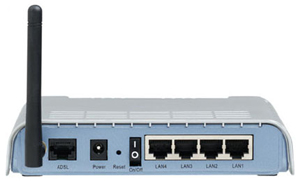

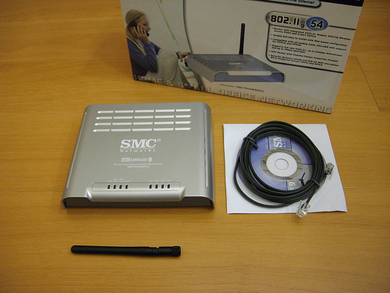

El router dispone de una única antena que es intercambiable (tiene un conector RP-SMA típico):

La antena que trae de fábrica el router es de 2 dBi de ganancia.
