ABRIR PUERTOS EN EL ROUTER TELSEY CPVA 500
Datos de partida: Necesitamos conocer la dirección IP del router (puerta de enlace) y la dirección IP del ordenador al que queramos «abrir» el puerto.
Para averiguarlas abriremos una ventana de ms-dos (Inicio -> Ejecutar -> command en win 98) (Inicio -> Ejecutar -> cmd en win 2000 / xp) y ejecutaremos el comandowinipcfg para windows 98 o ipconfig para windows 2000 / xp.
Esto nos dará los datos que buscamos:
1.- La dirección IP local de nuestro PC (campo Dirección IP), que deberemos apuntar porque la usaremos posteriormente (en este caso 10.0.0.100)
2.- La máscara de subred.
3.- La dirección IP de la puerta de enlace (campo Puerta de enlace predeterminada), que será el dato que deberemos introducir en la barra de direcciones del navegador para acceder a la configuración por web del router. (en el ejemplo 10.0.0.1).
Para acceder por web en este router debemos usar el puerto 8063, así que abrimos el navegador y ponemos la dirección de la puerta de enlace seguida del puerto (en nuestro ejemplo http://10.0.0.1:8063 ). Deberá aparecer la siguiente pantalla:
Nos pedirá un nombre de usuario y una contraseña. Las claves predeterminadas de acceso son: Usuario: admin. Contraseña: admin. Aparecerá la pantalla de inicio del router:

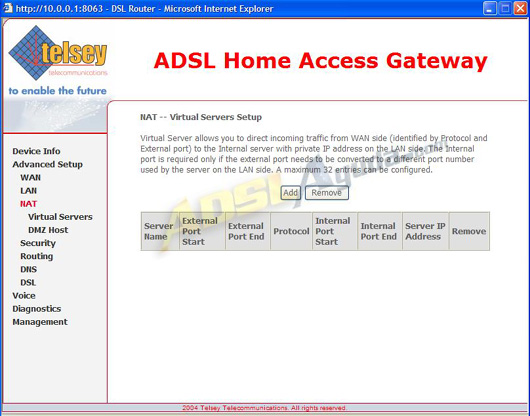

Iremos al apartado Advanced Setup y posteriormente a NAT, Virtual Servers. Aquí podemos empezar a gestionar los puertos del router.
Si no hemos realizado nunca esta operación con los puertos nos aparecerá una tabla vacía. En función de la aplicación que queramos configurar, tendremos que añadir los puertos que la misma use en la lista de NAT, y deberemos redireccionarlos a la IP local del PC que la vaya a utilizar. Por ello es recomendable que aquellos ordenadores en los que vayamos a usar programas que necesiten abrir puertos tengan una dirección IP estática, es decir, que no las obtengan automáticamente del router al conectarse (DHCP), ya que podrían variar. Para configurar las tarjetas de red en estático podemos consultar el manual Configuración de una red local sencilla.

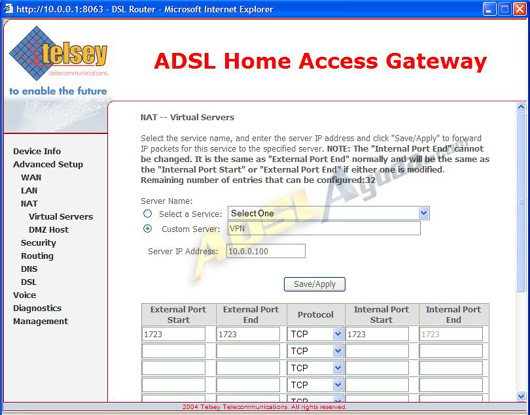

Para comenzar a añadir entradas pulsaremos en el botón Add. Existen 2 maneras de abrir puertos:
- Mediante la opción Select a Service podemos elegir entre varias aplicaciones preconfiguradas que el router tiene guardadas.
- Mediante la opción Custom Server podemos introducir manualmente los puertos que necesitemos.
En todo caso, debemos indicarle siempre en el campo Server IP Address la IP local del PC al que estemos abriendo los puertos.
- External Port Start: Primer puerto del rango por el que queremos que el router reciba las peticiones.
- External Port End: Último puerto del rango exterior.
- Protocol: Elegiremos el que corresponda en TCP o UDP.
- Internal Port Start: Inicio del rango en el que configuramos la aplicación en el PC servidor
- Internal Port End: Fin del rango de puertos interno.
Normalmente el valor que introduzcamos en los campos Puerto Interno y Puerto Externo será el mismo, y coincidirá con los listados habituales que podemos consultar en diferentes páginas (el 80 para servidores web, el 21 para servidores ftp, el 4662 para conocidos programas p2p…)

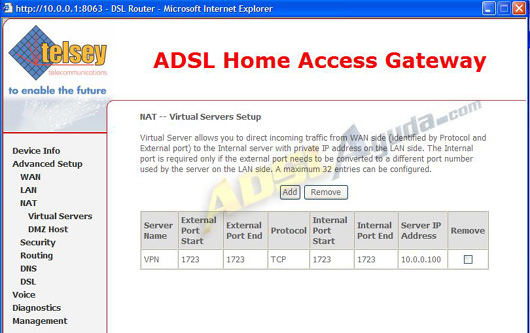

Pulsaremos el botón Save/Apply y se añadirá a la lista. Para continuar añadiendo entradas, volveremos a pulsar el botón Add.
Para eliminarlas bastará con seleccionar la casilla Remove de la entrada correspondiente y pulsar en el botón Remove.
Manual realizado por Ar03 para www.adslayuda.com. © 2006
